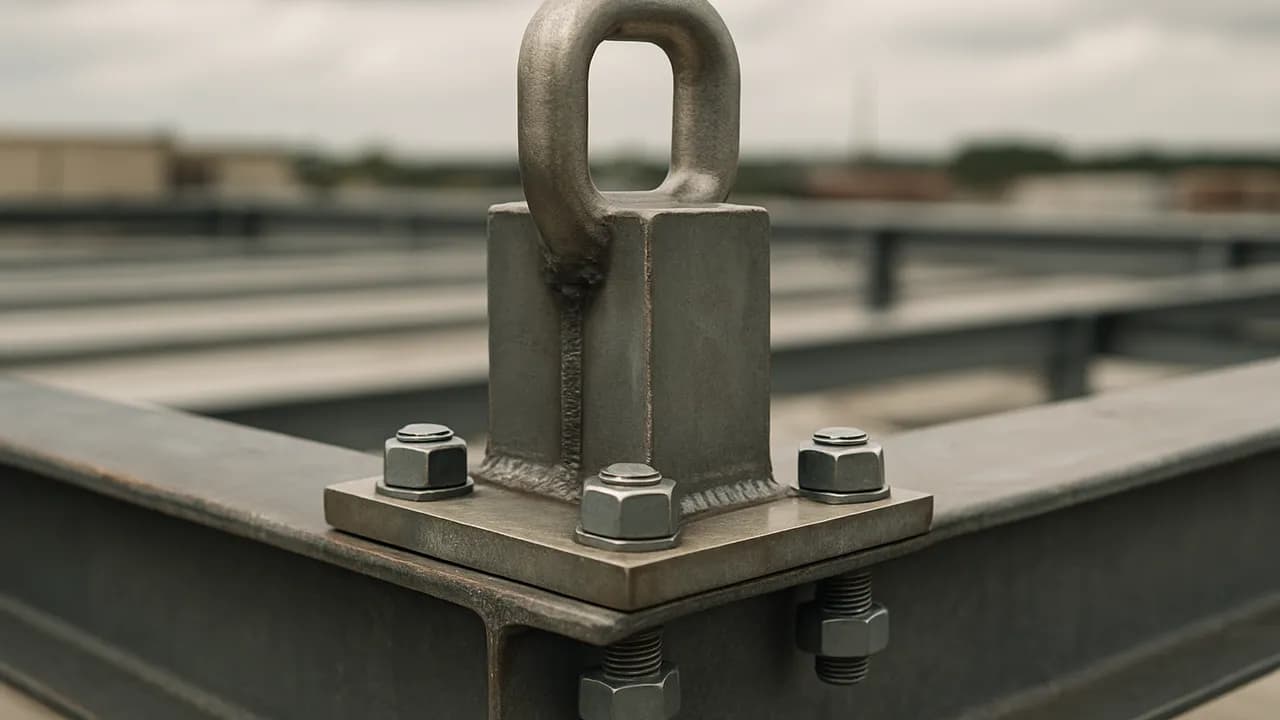

Ponto de Ancoragem para Trabalho em Altura: Critérios Técnicos de Projeto e Verificação

Ponto de ancoragem para trabalho em altura é, do ponto de vista estrutural, uma ligação sujeita a esforços de tração, cisalhamento e, em muitos casos, carregamento dinâmico de impacto por queda. Tratar esse elemento como acessório de segurança do trabalho, sem projeto e memorial de cálculo, é o erro de origem da maioria das falhas registradas em obra e manutenção industrial.

Normas aplicáveis ao ponto de ancoragem

A NR-35 é a norma de referência para trabalho em altura no Brasil e exige planejamento, análise de risco e sistema de proteção contra quedas compatível com a atividade. Ela define o que precisa existir, mas não dimensiona a ligação estrutural do ancorador.

Quando o ponto de ancoragem é fixado em estrutura metálica ou mista, a NBR 8800 é a norma estrutural aplicável, cobrindo dimensionamento em estado-limite de ligações com parafusos, soldas e componentes de ligação. Situações com exigência de resistência ao fogo remetem à NBR 14323, já que a NBR 8800 explicitamente não cobre dimensionamento em incêndio.

As ações permanentes e variáveis que compõem a carga de projeto do suporte do ancorador seguem a NBR 6120, enquanto a combinação de ações e os estados-limite últimos e de serviço são tratados pela NBR 8681. A NBR 16325 é a referência específica para dispositivos de ancoragem e proteção contra quedas, e deve constar no memorial como norma de produto quando aplicável.

Verificações estruturais obrigatórias na ligação

Um ancorador não é apenas um parafuso ou uma argola soldada. É uma ligação estrutural que precisa ser verificada em tração, cisalhamento, esmagamento, arrancamento, flexão local e, em aplicações cíclicas, fadiga. A NBR 8800 exige que a resistência de cálculo de cada componente da ligação seja igual ou superior à solicitação de cálculo, condição que vale tanto para o conector quanto para a chapa ou perfil onde ele se fixa.

Um dado prático relevante: apostilas técnicas que resumem a NBR 8800 indicam que a norma adota, para diversas ligações, uma força mínima de dimensionamento de 45 kN em qualquer direção, com exceções para elementos secundários específicos. Esse valor mínimo evita que ligações críticas, como as de ancoragem de vida, sejam dimensionadas apenas pela carga estática do trabalhador, ignorando o fator de amplificação dinâmica de uma queda detida.

Detalhamento de furos, bordas e conectores

Para ligações parafusadas, a NBR 8800 define distâncias mínimas entre furos e entre furo e borda, parâmetros que evitam ruptura local por rasgamento da chapa (tear-out) e concentração de tensões. Esse detalhamento não é opcional em ancoragem: chapas finas ou mal dimensionadas nessa geometria falham antes que o parafuso ou a solda atinjam sua capacidade nominal.

Tipos de uso e implicação no dimensionamento

O regime de esforços muda conforme a função do ponto de ancoragem, e isso precisa estar explícito no projeto:

• Retenção de queda: exige verificação do efeito dinâmico do impacto, incluindo fator de queda e absorção de energia do talabarte ou trava-quedas.
• Restrição de movimentação: esforços predominantemente estáticos, mas ainda assim superiores ao peso do trabalhador em repouso.
• Acesso por corda (rope access): carregamento cíclico e prolongado, com atenção a fadiga da ligação.
• Resgate: possibilidade de carga combinada de dois trabalhadores, exigindo reverificação da resistência de cálculo.

Verificação do elemento estrutural suporte

É comum encontrar o ancorador bem dimensionado e a estrutura onde ele foi instalado sem qualquer verificação. Vigas, terças, corrimãos e lajes precisam ser checados quanto à capacidade de receber o esforço concentrado transmitido pelo sistema de proteção, incluindo o momento fletor local gerado por excentricidade de fixação. Ancoragem em terça de cobertura ou em corrimão, por exemplo, costuma exceder a capacidade desses elementos, projetados para outras solicitações.

A recomendação técnica é preferir ancoragem em estrutura principal, com transferência de carga direta para elementos com capacidade comprovada, e evitar fixação em elementos secundários sem cálculo específico para essa nova condição de carregamento.

Durabilidade, corrosão e ambiente de exposição

Em ambientes externos, industriais ou de atmosfera marinha, a perda de seção por corrosão reduz progressivamente a capacidade resistente do ancorador e de sua ligação. Esse fator precisa ser tratado desde a especificação de material e revestimento, com sobrespessura de corrosão ou proteção adequada, e não corrigido depois por inspeção.

Falhas frequentes em projeto e execução

• Arrancamento da fixação por subdimensionamento de chumbador, solda ou parafuso.
• Ruptura local da chapa por espessura insuficiente ou distâncias de borda inadequadas.
• Falha do elemento suporte quando o ancorador está correto, mas a estrutura de apoio não foi verificada.
• Perda de capacidade resistente por corrosão não prevista em projeto.
• Uso simultâneo do ponto por mais de um trabalhador sem reverificação de carga.
• Instalação improvisada em obra, com solda de campo sem memorial e sem inspeção posterior.

Boas práticas de especificação

1. Definir a função do ponto (retenção, restrição, acesso ou resgate) antes de qualquer dimensionamento.
2. Elaborar memorial de cálculo específico da ligação e do elemento suporte, com combinações de ações conforme NBR 8681.
3. Detalhar tipo de fixação, classe de parafuso ou eletrodo, chumbador e distâncias de borda.
4. Especificar proteção anticorrosiva compatível com a classe de agressividade ambiental.
5. Prever identificação do ponto, responsável técnico e periodicidade de inspeção.
6. Registrar em desenho a distinção entre ancoragem de vida e ponto de içamento de montagem.

O ancorador não falha por acaso: falha porque foi tratado como item de EPI, quando na verdade é uma ligação estrutural sujeita a estado-limite.

— Prática de engenharia estrutural aplicada à NR-35
