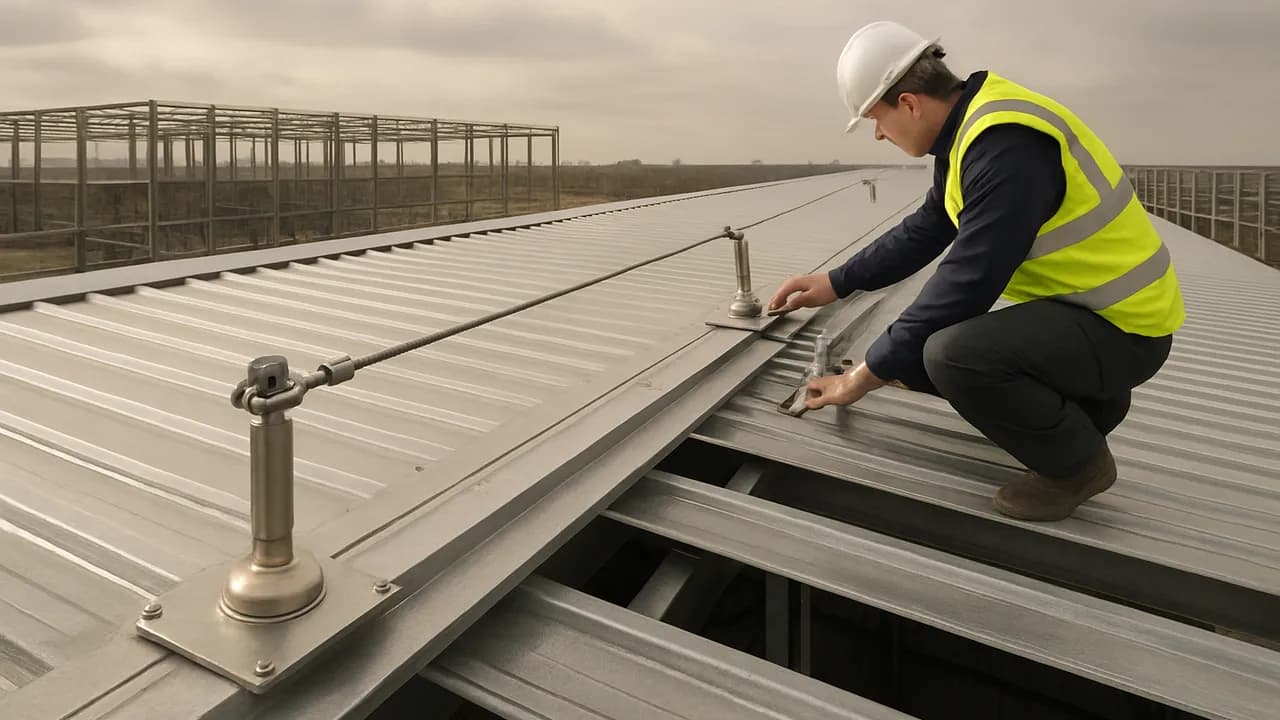

Linha de Vida para Telhado NR-35: Projeto, Ancoragem e Verificação Estrutural

Linha de vida para telhado não é acessório de EPI, é sistema estrutural de proteção contra quedas. Tratá-la como item avulso, comprado por metro linear e fixado sem memorial de cálculo, é a origem da maior parte das falhas encontradas em vistorias de coberturas industriais e comerciais.

Escopo da NR-35 e onde entra a linha de vida

A NR-35 aplica-se a qualquer atividade executada acima de 2 m do nível inferior, com risco de queda, incluindo manutenção, inspeção e limpeza de coberturas. A norma trata do trabalho em altura de forma sistêmica: planejamento, análise preliminar de risco, capacitação, sistemas de proteção coletiva e individual, e plano de resgate. A linha de vida entra como componente do sistema de retenção de quedas, seja horizontal (para deslocamento ao longo da cumeeira ou água do telhado), seja vertical (para acesso pontual).

A NR-35 não fornece parâmetros dimensionais de ancoragem. Ela exige que o sistema exista, funcione e seja compatível com o risco. Quem fornece os critérios técnicos de resistência e deformação é a NBR 16325-1.

NBR 16325-1: parâmetros do dispositivo de ancoragem

A ABNT NBR 16325-1:2024 é a referência normativa para dispositivos de ancoragem tipo trilho e cabo horizontal. Para sistemas horizontais, a norma estabelece carga estática mínima de 13 kN por ponto de ancoragem e deformação máxima de 10 mm sob essa carga, como critério de desempenho do dispositivo. Esses valores servem para qualificar o produto (cabo, esticador, absorvedor de energia, suporte intermediário), não substituem a verificação da estrutura onde o dispositivo é fixado.

É comum encontrar fabricantes que apresentam laudo de ensaio do sistema de ancoragem isolado, montado em bancada rígida, e tratam isso como comprovação suficiente para instalação em campo. Não é. O ensaio valida o dispositivo; a instalação real depende da estrutura que o recebe.

Verificação estrutural pela NBR 8800

A ABNT NBR 8800 deve ser usada para verificar terças, vigas, treliças, pilares e ligações que recebem os esforços transmitidos pela linha de vida. As ações de queda são tratadas como ações acidentais nas combinações últimas de projeto, exigindo verificação de estados limites últimos (tração, cisalhamento, flexo-tração, punção em chapas de ligação) e estados limites de serviço (deformações e vibrações que possam comprometer a ZLQ).

O ponto crítico é que os 13 kN de referência da ancoragem não são automaticamente a carga de projeto na terça ou na viga. É preciso rastrear a trajetória completa do esforço: do gancho de conexão, passando pelo suporte intermediário, pela chapa de fixação, até o elemento estrutural principal e, em coberturas metálicas leves, até o contraventamento e a fundação. Ignorar esse caminho é o erro mais frequente em projetos de linha de vida em galpões e coberturas industriais.

Zona livre de queda (ZLQ) e deformação acumulada

A ZLQ é a distância vertical necessária para que o trabalhador não colida com obstáculos, equipamentos ou pisos inferiores durante a retenção de uma queda. O cálculo da ZLQ precisa somar: comprimento do talabarte, curso do absorvedor de energia, altura do trabalhador, folga de segurança e, frequentemente esquecida, a deformação elástica da linha de vida e da estrutura de suporte sob carga dinâmica.

Em telhados com terças esbeltas ou vãos maiores, a flecha da estrutura sob a carga de queda pode consumir parte significativa da ZLQ disponível, especialmente em coberturas próximas a bordas, mezaninos ou equipamentos. Projetos que ignoram essa deformação acumulada tendem a subestimar o risco de colisão pendular.

Erros comuns em projetos de linha de vida para telhado

• Fixação direta em terças, telhas ou chapas finas sem verificação de resistência ao puncionamento ou flexo-tração.
• Uso do laudo de ensaio do dispositivo isolado como justificativa para a estrutura de suporte, sem memorial próprio.
• ZLQ calculada apenas com o comprimento do talabarte, ignorando deformação de cabo e estrutura.
• Falta de análise de queda pendular em trechos próximos a beirais e aberturas na cobertura.
• Ausência de plano de resgate compatível com a configuração real da linha de vida instalada.
• Sistemas instalados sem projeto formal, memorial de cálculo ou ART/RRT de responsável habilitado.

Boas práticas para especificação e verificação

1. Compatibilizar o layout da linha de vida com o projeto estrutural da cobertura antes da fabricação, evitando furos e conexões improvisadas em campo.
2. Verificar cada ponto de ancoragem na estrutura real (terça, viga, treliça), com as combinações de ações acidentais da NBR 8800.
3. Calcular a ZLQ com a deformação combinada do sistema (cabo, absorvedor, suportes) e da estrutura de suporte.
4. Exigir memorial de cálculo, ART/RRT e especificação técnica formal para qualquer sistema fixo ou semifixo.
5. Programar inspeção periódica, considerando corrosão, fadiga por vibração e exposição a intempéries em coberturas metálicas.
6. Incluir plano de resgate específico para a configuração instalada, conforme a lógica operacional da NR-35.

Coberturas com telhas metálicas trapezoidais, muito comuns em galpões logísticos e industriais, merecem atenção redobrada: a chapa fina não tem capacidade de receber carga concentrada de ancoragem, e qualquer fixação precisa transferir o esforço diretamente para a terça ou para um suporte estrutural dedicado, dimensionado à parte.

Quando contratar projeto estrutural especializado

Sempre que a linha de vida for instalada em cobertura existente, sem projeto estrutural original que preveja essa carga, é necessária avaliação da capacidade da estrutura atual antes da instalação. Isso vale tanto para retrofit de galpões antigos quanto para coberturas novas onde o projeto de linha de vida não foi compatibilizado desde a concepção. Nesses casos, o memorial de cálculo precisa demonstrar a capacidade resistente ponto a ponto, não apenas indicar conformidade genérica com a NR-35.
