O Telhado Suporta Placas Solares? Guia Técnico com Normas para Avaliação Estrutural

A pergunta o telhado suporta placas solares não se responde com uma regra de bolso de quilogramas por metro quadrado. Essa resposta depende do tipo de cobertura, do sistema resistente existente, do estado de conservação dos elementos, das fixações previstas e, principalmente, da ação do vento sobre o conjunto. Em edificações já construídas, a conclusão técnica precisa vir de engenheiro habilitado, com ART, e em algumas jurisdições de incêndio o laudo estrutural específico é exigência formal para a instalação.

O que avaliar na estrutura existente

O primeiro passo é caracterizar a cobertura e o sistema resistente que a sustenta. Telha cerâmica, fibrocimento, telha metálica trapezoidal e laje impermeabilizada respondem de forma muito diferente a cargas concentradas e a esforços de sucção. Uma telha de fibrocimento com baixa espessura, por exemplo, pode romper sob o peso localizado de um gancho de fixação mal posicionado, mesmo que a estrutura de apoio (terças, tesouras) tenha capacidade sobrando.

• Tipo de cobertura e material: cerâmica, fibrocimento, metálica, laje ou cobertura leve.
• Sistema resistente: tesouras, treliças, terças, caibros, ripas, pórticos, vigas e pilares.
• Material estrutural: madeira, aço, concreto armado ou sistema misto.
• Vãos, espaçamento entre apoios, ligações e condição dos nós.
• Estado de conservação: corrosão em peças metálicas, apodrecimento ou ataque biológico em madeira, fissuração e deformação excessiva.
• Caminho de cargas completo, da cobertura até as fundações.
• Compatibilidade entre os pontos de fixação propostos e os elementos estruturais disponíveis.

Inspeção visual isolada não fecha essa análise quando não existe projeto estrutural arquivado, quando há sinais de dano ou deformação, ou quando os módulos serão apoiados sobre cobertura antiga e sem registro de reforços anteriores. Nesses cenários, a avaliação precisa incluir verificação de capacidade remanescente, não apenas constatação de que a estrutura parece estar firme.

Cargas permanentes do sistema fotovoltaico

O peso próprio do sistema fotovoltaico não se limita aos módulos. Entram na composição de carga permanente os trilhos, grampos, perfis de fixação, parafusos, ganchos ou chumbadores, cabeamento, eletrodutos, caixas de passagem e, quando apoiados na cobertura, os próprios inversores. Em sistemas não perfurados, o lastro usado para ancoragem pode representar um acréscimo de carga muito superior ao peso do arranjo fotovoltaico isoladamente.

Um erro recorrente de projeto é tratar essa carga como se fosse uniformemente distribuída sobre a área do telhado. Na prática, as fixações concentram esforço em pontos específicos de terças, caibros ou tesouras. Esse carregamento concentrado precisa ser verificado isoladamente, inclusive para efeito de flexão local e punção em elementos de cobertura mais esbeltos.

Sobrecargas de uso e manutenção

Além da carga permanente do sistema, a cobertura precisa continuar atendendo às sobrecargas de uso previstas em projeto original, incluindo circulação para manutenção e eventuais cargas concentradas de pessoal e ferramentas. A NBR 8800 traz critérios de ações mínimas aplicáveis a estruturas de aço, e referências baseadas em edição anterior dessa norma mencionam sobrecarga mínima de 0,25 kN/m2 em projeção horizontal para certas condições de cobertura. Esse valor não deve ser adotado sem conferência da edição vigente e das particularidades do caso analisado.

Essa verificação é especialmente relevante quando a instalação fotovoltaica inclui acesso frequente ao telhado para limpeza de módulos, troca de inversores ou manutenção de string boxes. A combinação de carga permanente do sistema solar com sobrecarga de manutenção simultânea pode superar a capacidade de coberturas originalmente dimensionadas apenas para carga de vento e peso próprio das telhas.

Ação do vento conforme a NBR 6123

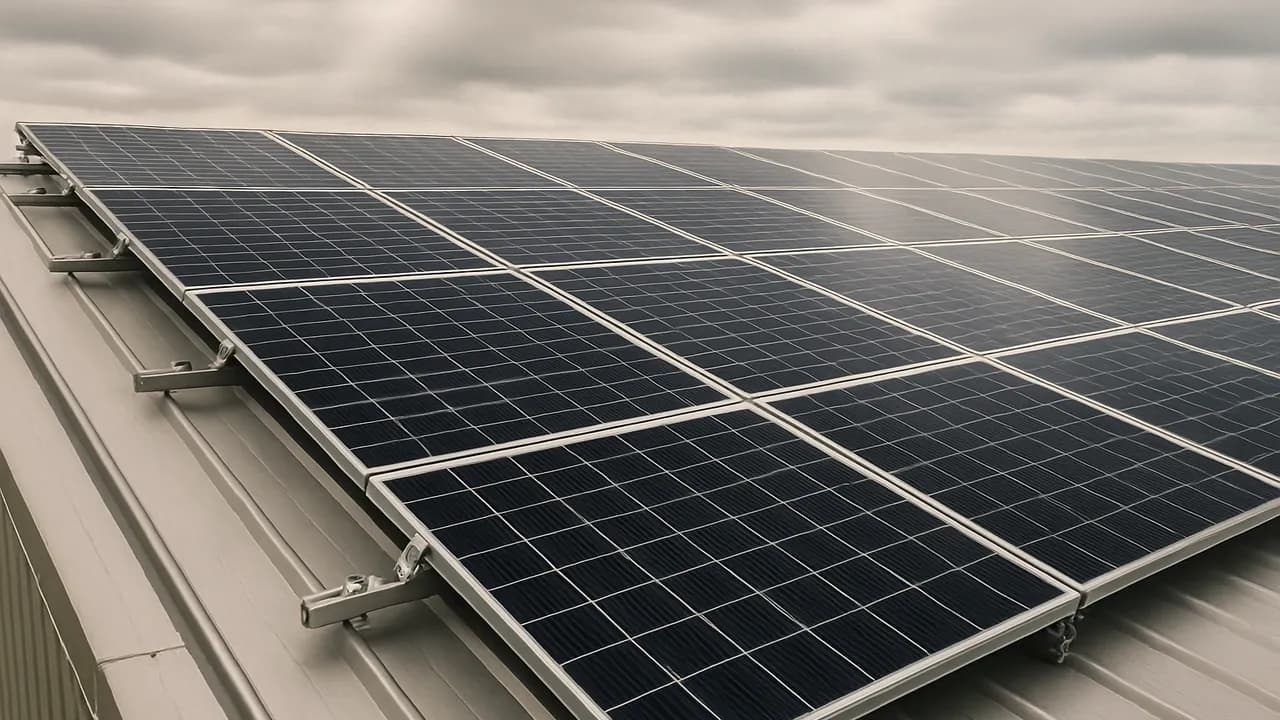

Na maioria dos casos analisados, o vento é mais crítico do que o peso dos módulos. O conjunto fotovoltaico está sujeito a pressão sobre a face dos módulos, sucção na face superior, esforços de arrancamento nos trilhos e fixações, torção e redistribuição de esforços na cobertura, além de concentração de carga nas zonas de borda e, sobretudo, nos cantos do telhado.

A verificação segue a ABNT NBR 6123, Forças devidas ao vento em edificações, considerando velocidade básica regional (V0), fator topográfico, rugosidade do terreno, altura da edificação, dimensões em planta, existência de aberturas, inclinação do telhado, posição do arranjo fotovoltaico sobre a cobertura e as zonas de maior sucção. Diretrizes técnicas de órgãos federais para sistemas fotovoltaicos reforçam essa exigência, determinando que o dimensionamento local das fixações siga a NBR 6123 e não estimativas genéricas.

Não é adequado usar apenas a velocidade média de vento da cidade, tampouco aplicar uma regra fixa de massa por placa como critério de ancoragem. A sucção precisa ser transferida por todo o caminho resistente, do módulo ao grampo, do grampo ao trilho, do trilho ao gancho ou parafuso de fixação, e deste ao elemento estrutural e seus apoios. Qualquer elo mais fraco nessa cadeia compromete a segurança do conjunto, mesmo que os demais componentes estejam superdimensionados.

A sucção do vento deve ser transferida integralmente pela cadeia de fixação: módulo, grampo, trilho, gancho ou parafuso e elemento estrutural. Falha em qualquer elo compromete todo o sistema.

— Diretriz técnica aplicada a sistemas fotovoltaicos conectados à rede

Normas técnicas aplicáveis

A lista normativa varia conforme o tipo de edificação, o material estrutural e a modalidade de instalação, mas em grande parte dos projetos de estrutura para energia solar em telhado deve contemplar:

• ABNT NBR 6120: ações para cálculo de estruturas de edificações, cargas permanentes e variáveis.
• ABNT NBR 6123: forças devidas ao vento em edificações.
• ABNT NBR 8681: ações e segurança nas estruturas.
• ABNT NBR 6118: estruturas de concreto, quando houver laje, viga ou pilar de concreto na cobertura.
• ABNT NBR 8800: projeto de estruturas de aço e estruturas mistas de aço e concreto.
• ABNT NBR 7190: projeto de estruturas de madeira, quando a cobertura for de madeira (consultar edição vigente).
• ABNT NBR 14762: dimensionamento de perfis formados a frio, aplicável a terças e estruturas leves de aço.
• ABNT NBR 5410 e NBR 16690: instalações elétricas de baixa tensão e requisitos de projeto para arranjos fotovoltaicos.
• ABNT NBR 5419: proteção contra descargas atmosféricas, quando aplicável à edificação.
• ABNT NBR 16149, NBR 16150 e NBR 16274: requisitos de sistemas fotovoltaicos conectados à rede, equipamentos e verificação documental.
• ABNT NBR 17193: segurança contra incêndio em instalações fotovoltaicas, conforme edição vigente.
• NR-10 e NR-35: segurança em instalações elétricas e trabalho em altura, respectivamente.

A isso se somam instruções técnicas do Corpo de Bombeiros do estado, que podem estabelecer exigências adicionais de afastamento, sinalização, acesso para desligamento de emergência, reação ao fogo dos materiais e documentação técnica específica para a instalação fotovoltaica em cobertura.

Procedimento técnico de avaliação

A avaliação estrutural de uma cobertura para receber sistema fotovoltaico segue, em geral, uma sequência de etapas que não deve ser pulada mesmo sob pressão de prazo comercial.

1. Levantamento documental: projeto estrutural original, projeto de arquitetura e cobertura, plantas e cortes disponíveis.

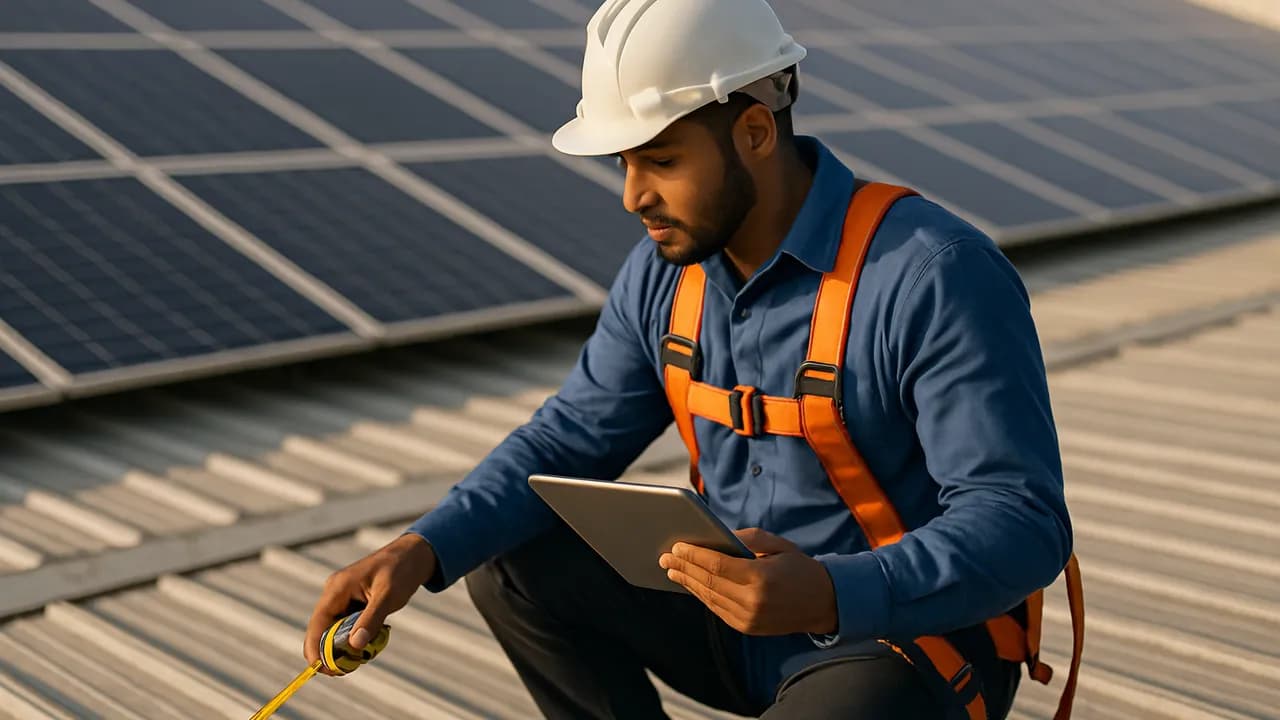

2. Vistoria técnica em campo, com registro fotográfico do sistema resistente, das fixações existentes e de patologias visíveis.
3. Verificação de materiais e seções reais, com medição quando não há projeto confiável disponível.
4. Definição das cargas do sistema fotovoltaico a partir das fichas técnicas dos módulos, estrutura de fixação e, se houver, inversores apoiados na cobertura.
5. Análise de ações de vento conforme NBR 6123, considerando posição e zonas críticas do arranjo.
6. Verificação do caminho de cargas até as fundações, incluindo terças, tesouras, vigas, pilares e apoios.
7. Emissão de parecer ou laudo técnico, com ART, concluindo quanto à adequação da estrutura ou necessidade de reforço.

Checklist prático antes de instalar

Para uma triagem inicial em campo, antes de decidir pela contratação de laudo estrutural completo, alguns pontos ajudam a identificar risco evidente:

• Há projeto estrutural arquivado e compatível com a cobertura existente?
• Existem sinais visíveis de corrosão, apodrecimento, fissuração ou deformação nos elementos de apoio?
• A cobertura já recebeu reforço ou intervenção anterior não documentada?
• O fabricante do sistema de fixação especifica carga admissível compatível com a ação de vento local segundo a NBR 6123?
• Os pontos de fixação coincidem com terças, caibros ou tesouras, e não apenas com a telha?
• Há acesso seguro para manutenção futura, conforme NR-35, sem sobrecarregar pontos isolados da cobertura?

Resposta negativa a qualquer um desses itens já é motivo suficiente para formalizar uma avaliação estrutural específica antes da instalação, e não apenas confiar no relato do instalador fotovoltaico sobre a aparência da estrutura.
