Cálculo Estrutural para Placas Solares: Como Saber se o Telhado Suporta os Painéis

Por que o cálculo vai além do peso dos módulos

Um módulo fotovoltaico padrão de 72 células pesa entre 22 e 28 kg e ocupa cerca de 2,1 m², o que resulta em carga distribuída baixa, geralmente inferior a 0,15 kN/m². Isso leva muitos instaladores a assumir, incorretamente, que qualquer telhado comporta o sistema. O erro está em tratar o problema como soma de peso, quando na verdade se trata de redistribuição de esforços ao longo de um caminho de cargas que não foi projetado originalmente para receber pontos concentrados de fixação.

O cálculo estrutural para placas solares precisa verificar a cobertura, as ligações, os apoios e os efeitos de vento, além das condições de execução e manutenção. Isso envolve análise do sistema estrutural existente, não apenas do sistema fotovoltaico em si. A avaliação deve ser formalizada com ART, conforme exige o Sistema Confea/Crea para projetos, laudos e verificações de capacidade de estruturas que sustentam sistemas fotovoltaicos.

Diagnóstico da estrutura existente antes de calcular

Antes de qualquer dimensionamento, é necessário levantar o sistema estrutural completo: telhas, terças, caibros, ripas, treliças, pórticos, vigas, pilares, lajes e fundações. Esse levantamento deve identificar o material predominante (aço, madeira, concreto ou sistema misto) e o estado de conservação de cada elemento.

Patologias comuns que invalidam a hipótese de capacidade plena incluem corrosão em perfis metálicos, apodrecimento em peças de madeira, fissuração em elementos de concreto, flambagem local em barras comprimidas, deformações permanentes acima do previsto em projeto original, infiltrações que comprometem seções resistentes e alterações anteriores não documentadas, como remoção de contraventamentos ou furos para passagem de instalações.

Sem esse diagnóstico, qualquer cálculo de capacidade adicional é teórico e desconectado da condição real da cobertura. É comum encontrar estruturas com reserva de capacidade no projeto original, mas sem reserva real em campo, justamente por conta dessas degradações acumuladas.

Caminho das cargas e capacidade local da cobertura

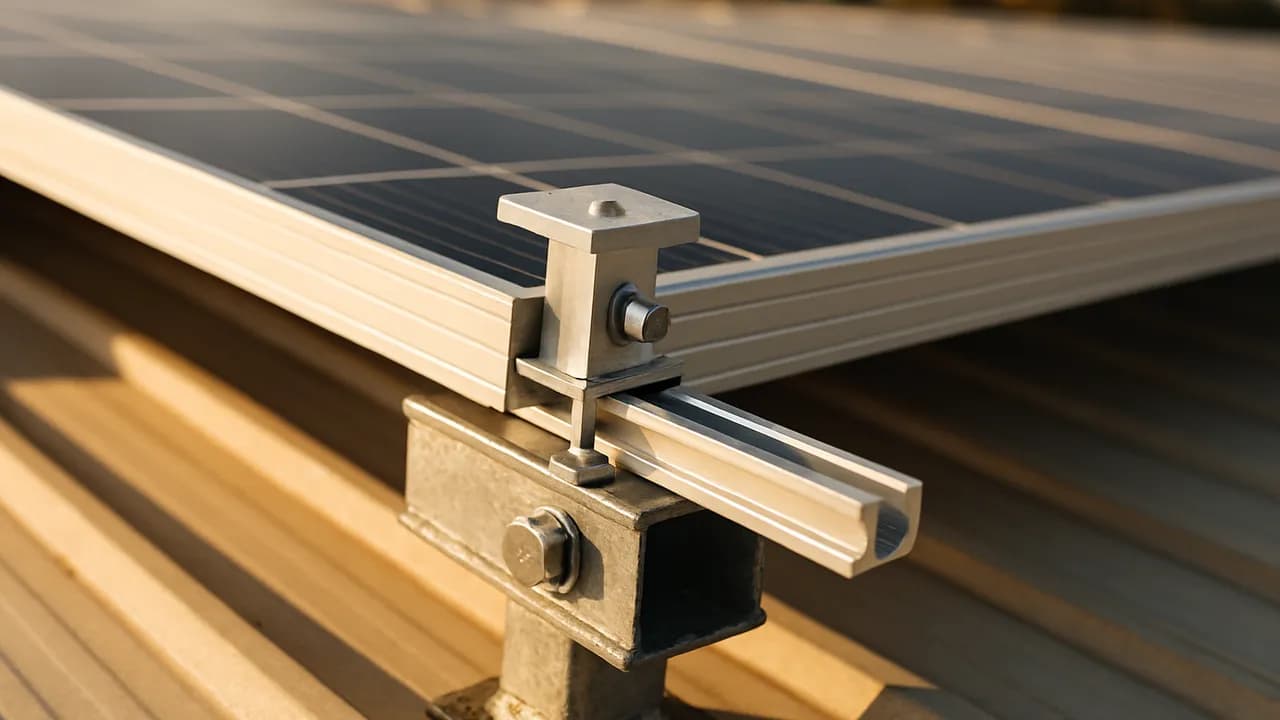

O esforço gerado pelo painel percorre uma sequência definida: módulo, grampos ou perfis de fixação, pontos de ancoragem, terças ou caibros, treliças ou vigas, até chegar a pilares e fundações. Cada elo dessa cadeia precisa ser verificado isoladamente, porque a estrutura pode resistir à carga total média e ainda assim falhar por concentração de esforços em poucos parafusos, em uma terça específica ou em um ponto de apoio isolado.

Essa é a diferença entre capacidade global e capacidade local, e é também o erro mais recorrente em instalações feitas sem cálculo: dividir o peso total do sistema pela área da cobertura e comparar com a sobrecarga admissível, ignorando que a carga real chega concentrada em pontos discretos de fixação.

Deformações e vibrações excessivas também entram na verificação. Deslocamentos acima do limite normativo podem danificar telhas, trincar vedações, comprometer impermeabilizações, soltar conectores elétricos e fadigar cabos ao longo do tempo. As ligações (parafusos, soldas, chumbadores, inserts, ganchos e grampos) precisam ser verificadas quanto à resistência ao arrancamento, ao cisalhamento, ao esmagamento e ao rasgamento da chapa ou do perfil. Em coberturas impermeabilizadas, cada furo ou passagem de fixação deve ser detalhado para não criar ponto de infiltração futura.

Peso próprio, carga permanente e sobrecarga de uso

A carga permanente do sistema fotovoltaico deve somar módulos, perfis e trilhos, grampos e fixadores, microinversores ou otimizadores, caixas de junção, cabos e eletrocalhas, lastros (quando o sistema é não perfurado) e eventuais reforços estruturais instalados junto com o projeto. Um estudo acadêmico de cobertura fotovoltaica adotou 0,15 kN/m² como referência preliminar para a carga permanente dos módulos, mas esse valor não deve ser generalizado: o peso real depende do fabricante, da potência do módulo e do sistema de montagem adotado.

A sobrecarga de uso e manutenção também precisa ser incluída, considerando trabalhadores, ferramentas e ações temporárias durante instalação, inspeção e manutenção futura. Um estudo consultado cita 0,25 kN/m² como sobrecarga característica mínima para coberturas comuns na ausência de especificação mais rigorosa, mas o valor aplicável deve ser confirmado na edição vigente da NBR 6120 e nas condições específicas de cada projeto.

Um erro frequente é substituir a sobrecarga normativa por uma estimativa de "peso de uma pessoa". O dimensionamento correto deve considerar os casos de carregamento previstos em norma, incluindo ações concentradas quando aplicáveis, especialmente em pontos de acesso e caminhamento sobre a cobertura.

Ação do vento: o fator crítico na maioria dos telhados

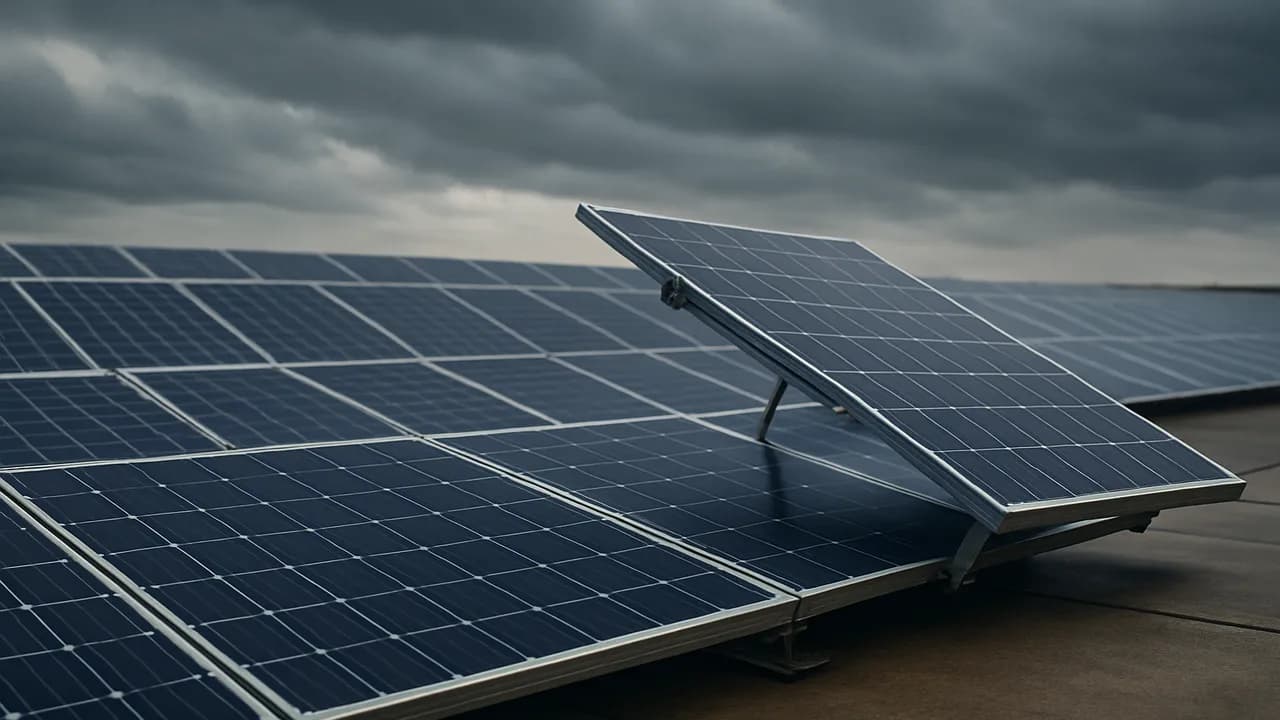

Em boa parte dos telhados, o vento governa o dimensionamento, não o peso dos painéis. Os módulos funcionam como superfície exposta a sucção, pressão, forças de arrancamento, esforços horizontais, torção nos perfis de fixação e concentração de pressão nas bordas e nos cantos do arranjo, além de efeitos de separação de fluxo e turbulência gerados pelo próprio conjunto de módulos.

A referência normativa brasileira é a NBR 6123, Forças devidas ao vento em edificações. O cálculo precisa considerar a velocidade básica do vento na região, o fator topográfico S1, o fator de rugosidade do terreno e dimensões da edificação S2, o fator estatístico S3, a altura da edificação, a forma da cobertura, a posição dos painéis em relação às bordas e os coeficientes aerodinâmicos de pressão e sucção aplicáveis ao arranjo fotovoltaico. A pressão de vento não deve ser estimada apenas pela velocidade medida localmente, sem a aplicação desses fatores normativos.

A fixação precisa ser dimensionada para a combinação crítica de sucção e pressão, e não apenas para o peso próprio do conjunto em repouso. Em sistemas com lastro, sem perfuração da cobertura, é obrigatório verificar também deslizamento, tombamento e estabilidade global do arranjo sob sucção, já que o lastro resiste por atrito e peso, não por ancoragem mecânica.

A capacidade de um telhado para suportar um sistema fotovoltaico não é determinada pelo peso dos módulos, mas pelo elo mais fraco da cadeia de fixação sob a combinação crítica de vento.

— Prática de verificação estrutural em projetos fotovoltaicos

Chuva, corrosão e demais ações ambientais

O cálculo precisa examinar o aumento de carga por água acumulada em caso de obstrução de calhas, a drenagem prejudicada pela presença de módulos e cabos sobre a cobertura, a corrosão acelerada em ambientes litorâneos ou industriais, a dilatação térmica dos perfis de alumínio e aço, a possibilidade de corrosão galvânica entre metais incompatíveis em contato direto e, quando relevante ao equipamento e à cobertura, os efeitos de impacto de granizo.

A incompatibilidade entre materiais é um detalhe frequentemente negligenciado: alumínio em contato direto com aço carbono sem isolamento adequado gera corrosão galvânica acelerada, especialmente em ambientes com umidade salina ou poluição industrial. Esse fator afeta diretamente a vida útil das ligações calculadas.

Normas técnicas aplicáveis ao cálculo estrutural para placas solares

A seleção final de normas depende do material da estrutura, do tipo de cobertura e do sistema de fixação adotado, mas o conjunto normalmente aplicável inclui as seguintes referências.

• NBR 6120: cargas permanentes, variáveis e demais ações para o cálculo de estruturas de edificações.
• NBR 6123: determinação das ações de vento na edificação e nos elementos expostos, incluindo o arranjo fotovoltaico.
• NBR 8681: combinações de ações, estados-limites e critérios de segurança estrutural; confirmar edição vigente antes do projeto.
• NBR 8800: dimensionamento de estruturas de aço e mistas, relevante para perfis, terças e suportes metálicos do sistema de fixação.
• NBR 14762: dimensionamento de perfis formados a frio, comuns em terças leves e componentes de trilhos para energia solar.
• NBR 6118: projeto de estruturas de concreto, aplicável a lajes, vigas, pilares e verificações de reforço estrutural.
• NBR 7190: projeto de estruturas de madeira, quando a cobertura possui tesouras, caibros ou terças de madeira.
• NBR 14323: estruturas de aço em situação de incêndio, quando exigida pelo uso ou pela regulamentação local.
• NR 35: trabalho em altura, aplicável às atividades de instalação, inspeção e manutenção sobre a cobertura.

Checklist de verificação antes de instalar o sistema fotovoltaico

Antes de autorizar a fixação de qualquer sistema fotovoltaico sobre uma cobertura existente, recomenda-se confirmar os itens abaixo em conjunto com o responsável técnico pelo cálculo.

1. Levantamento completo do sistema estrutural existente, com identificação de material e patologias.
2. Definição do caminho das cargas, desde o módulo até a fundação, com verificação de capacidade local em cada elo.
3. Cálculo das cargas permanentes reais do sistema fotovoltaico, sem uso de valores genéricos de outros projetos.
4. Verificação da sobrecarga de uso e manutenção conforme a NBR 6120 vigente.
5. Determinação das ações de vento conforme a NBR 6123, incluindo coeficientes de sucção e pressão para o arranjo específico.
6. Dimensionamento das ligações para as combinações críticas de carga, incluindo arrancamento e cisalhamento.
7. Verificação de deslizamento, tombamento e estabilidade global em sistemas com lastro.
8. Detalhamento da compatibilidade entre fixação e impermeabilização existente.
9. Emissão de ART cobrindo o cálculo, o laudo e, quando aplicável, o projeto de reforço estrutural.

Quando o diagnóstico indica capacidade insuficiente, a solução não é abandonar o projeto, mas dimensionar reforço estrutural localizado, redistribuir os pontos de fixação para elementos com reserva de capacidade comprovada ou, em casos extremos, optar por estrutura dedicada em solo ou carport solar independente da cobertura existente.
