Estrutura para Painel Solar em Telhado: Guia Técnico com NBR 16690 e NBR 6123

Aprovar a instalação de uma estrutura para painel solar em telhado apenas pelo peso dos módulos é erro recorrente em projetos fotovoltaicos residenciais e industriais. O dimensionamento correto exige verificar o caminho de cargas completo, os efeitos de vento (pressão e sucção) e a compatibilidade entre sistema de fixação e tipo de cobertura, com responsabilidade técnica registrada em ART.

Normas aplicáveis: NBR 16690, NBR 6123 e complementares

A ABNT NBR 16690 estabelece requisitos de projeto, instalação e segurança elétrica de arranjos fotovoltaicos. Ela não substitui o dimensionamento civil ou estrutural da cobertura, ponto frequentemente confundido em orçamentos de instaladores que tratam o tema como puramente elétrico.

A ABNT NBR 6123 é a referência central para ação do vento sobre a edificação, módulos, trilhos, suportes, telhas e fixadores, considerando pressão e sucção simultaneamente. Em telhados de baixa inclinação e beirais expostos, a sucção calculada por essa norma frequentemente governa o dimensionamento das fixações, não o peso próprio do sistema.

• NBR 8800: aplicável quando trilhos, pórticos, perfis ou bases forem de aço estrutural.
• NBR 14762: dimensionamento de perfis formados a frio, relevante para terças e componentes leves.
• NBR 6118: projeto de estruturas de concreto, aplicável a lajes, vigas e chumbadores.
• NBR 6120: ações permanentes e variáveis na edificação.
• NBR 8681: critérios gerais de combinação de ações e verificação de segurança estrutural.

O caminho de cargas que precisa ser verificado

Toda carga aplicada ao sistema fotovoltaico percorre uma cadeia de elementos até chegar à fundação: módulo, grampo ou trilho, gancho ou parafuso, telha, terça ou caibro, viga, pilar e, por fim, a fundação. O dimensionamento precisa validar cada elo dessa cadeia individualmente.

Não adianta a terça ter capacidade sobrando se o gancho de fixação na telha cerâmica rasga sob sucção de vento, ou se o parafuso autoperfurante da telha metálica arranca antes de a estrutura principal ser solicitada. O elo mais fraco governa a segurança do conjunto, independentemente da resistência dos demais componentes.

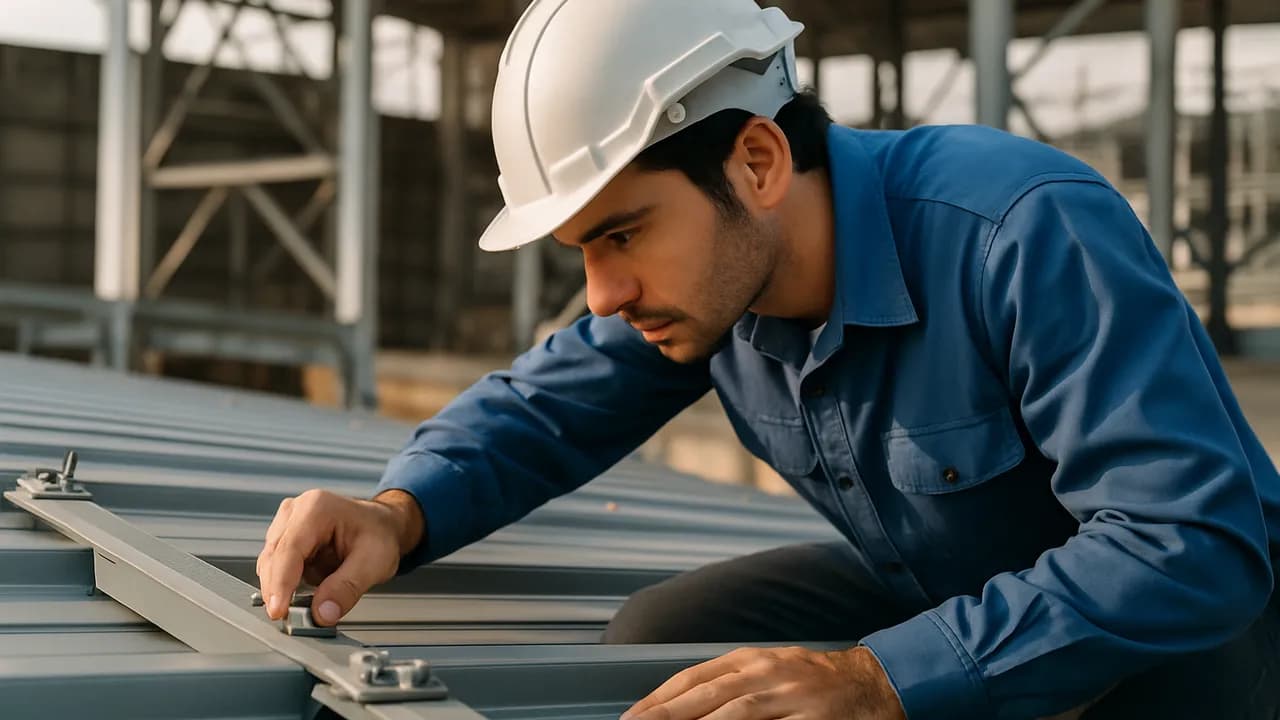

O que verificar no telhado antes de aprovar a instalação

A inspeção técnica deve ir além do exame visual e levantar dados suficientes para o cálculo estrutural. No mínimo, o engenheiro responsável deve checar:

• Tipo de cobertura (cerâmica, fibrocimento, metálica, sanduíche, laje impermeabilizada).
• Material, seção e geometria dos elementos resistentes existentes.
• Vãos e espaçamento entre terças, caibros e ripas.
• Estado de conservação: corrosão, fissuras, deformações, apodrecimento ou ataque biológico.
• Capacidade dos pontos de fixação frente a esmagamento, rasgamento, arrancamento e punção.
• Compatibilidade entre o sistema de fixação escolhido e o tipo de telha.
• Interferência com calhas, rufos, impermeabilização e drenagem.
• Possibilidade de inspeção e manutenção futura dos fixadores.

Quando faltar projeto estrutural original ou houver dúvida sobre geometria e material dos elementos, é necessário recorrer a medições de campo, prospecções, abertura localizada da cobertura ou modelagem estrutural para suprir a lacuna de informação.

Peso próprio: cargas permanentes do sistema fotovoltaico

O peso próprio precisa incluir todos os componentes instalados na cobertura, não apenas o módulo:

• Módulos fotovoltaicos, conforme ficha técnica do fabricante.
• Trilhos, grampos, ganchos, suportes e parafusos do sistema de fixação.
• Microinversores, otimizadores e caixas de junção eventualmente instalados no telhado.
• Eletrodutos, cabos e acessórios de passagem.
• Lastros, quando o sistema for lastreado em vez de fixado mecanicamente.
• Reforços estruturais eventualmente adicionados para a instalação.

O valor de peso próprio não deve ser estimado por um "peso médio" genérico de mercado. Ele precisa ser extraído do catálogo real dos fabricantes e distribuído conforme a posição efetiva dos apoios, já que a concentração de carga em pontos específicos é mais relevante que o peso total diluído na área do telhado.

Ação do vento: pressão e sucção segundo a NBR 6123

Em grande parte dos telhados residenciais e industriais, o vento, não o peso próprio, é a ação crítica no dimensionamento da fixação. A NBR 6123 exige que a verificação considere simultaneamente pressão e sucção, com coeficientes variando conforme a posição do painel na cobertura.

• Velocidade básica do vento da região (V0).
• Categoria de rugosidade do terreno e fator topográfico.
• Altura da edificação e inclinação do telhado.
• Posição dos módulos, com atenção redobrada a bordas e cantos.
• Distância entre módulos e as bordas da cobertura.
• Coeficientes de pressão e de força aplicáveis ao arranjo.
• Distribuição real dos esforços entre os fixadores instalados.

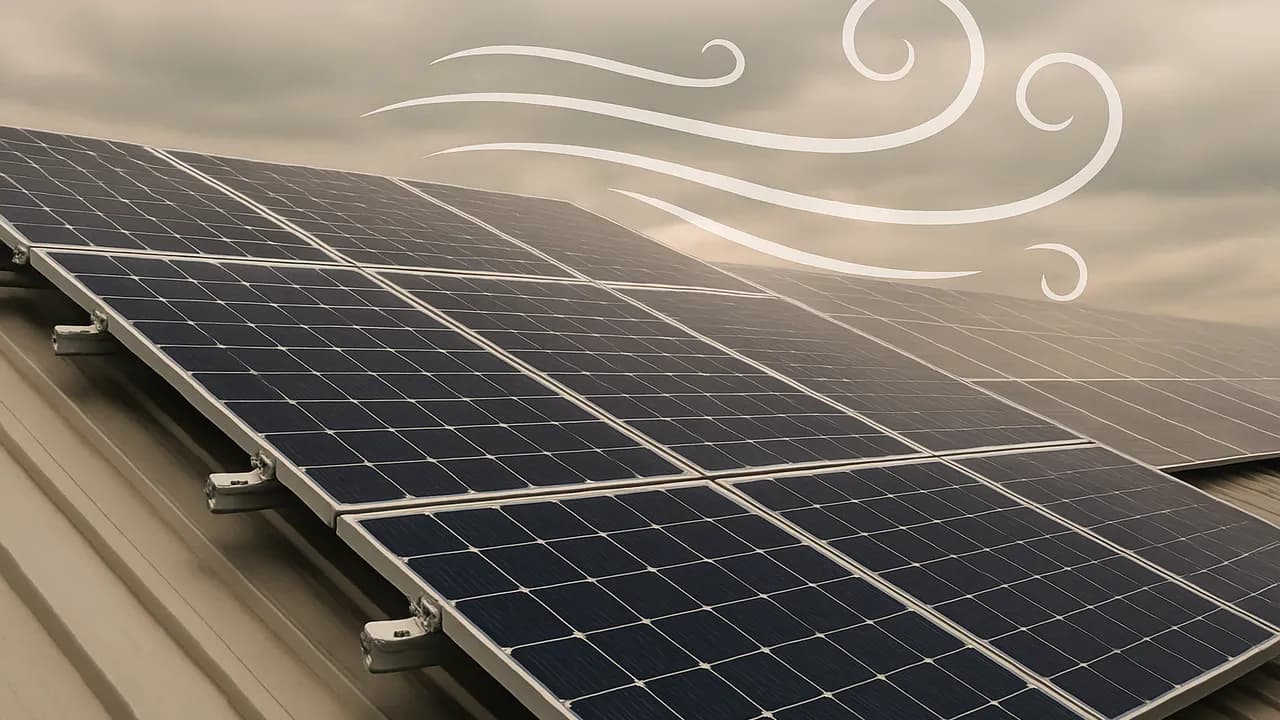

A sucção tende a levantar o módulo e arrancar parafusos, ganchos ou partes da telha; a maior exposição ocorre em bordas, cantos e regiões próximas às extremidades da cobertura.

— Critério de verificação conforme ABNT NBR 6123

Dimensionar fixações usando apenas a velocidade básica do vento, sem considerar categoria do terreno, topografia e posição do módulo na cobertura, é simplificação que mascara o risco real de arrancamento em regiões de borda.

Cargas temporárias: instalação e manutenção

Além das ações permanentes e do vento, o projeto precisa prever situações transitórias que ocorrem durante a montagem e a vida útil do sistema:

• Concentração temporária de módulos e materiais empilhados sobre o telhado.
• Pessoas caminhando ou apoiando ferramentas durante a instalação.
• Equipamentos de içamento posicionados sobre a cobertura ou próximos a ela.
• Impactos acidentais durante o transporte dos módulos.
• Dilatação térmica dos trilhos e movimentação diferencial dos componentes.
• Acúmulo de água, sujeira ou detritos em pontos de drenagem comprometida.

Procedimento técnico para concluir se a cobertura suporta

Um roteiro tecnicamente adequado para validar a cobertura segue etapas sequenciais, sem atalhos:

1. Reunir projeto estrutural, plantas, memoriais, idade da edificação e histórico de reformas.
2. Realizar inspeção in loco medindo vãos, seções e espaçamentos, identificando materiais e danos.
3. Definir o sistema de montagem: fixado diretamente, sobre trilhos, com ganchos, parafusado, colado ou lastreado.
4. Determinar as cargas permanentes, de vento, de instalação e de manutenção.
5. Verificar os elementos locais: telha, terça, caibro, ripa, perfil metálico, laje e chumbadores.
6. Verificar a estrutura global (treliças, vigas, pilares, ligações e fundações) quando as cargas forem relevantes.
7. Avaliar os estados-limite último e de serviço com as combinações previstas na NBR 8681.

ART e NR 35 na execução da instalação

A conclusão sobre capacidade resistente da cobertura deve ser formalizada por profissional habilitado, com ART registrada, documentando hipóteses de cálculo, normas aplicadas e eventuais reforços exigidos. Laudos verbais ou vistorias sem memorial de cálculo não têm valor técnico nem jurídico em caso de sinistro.
