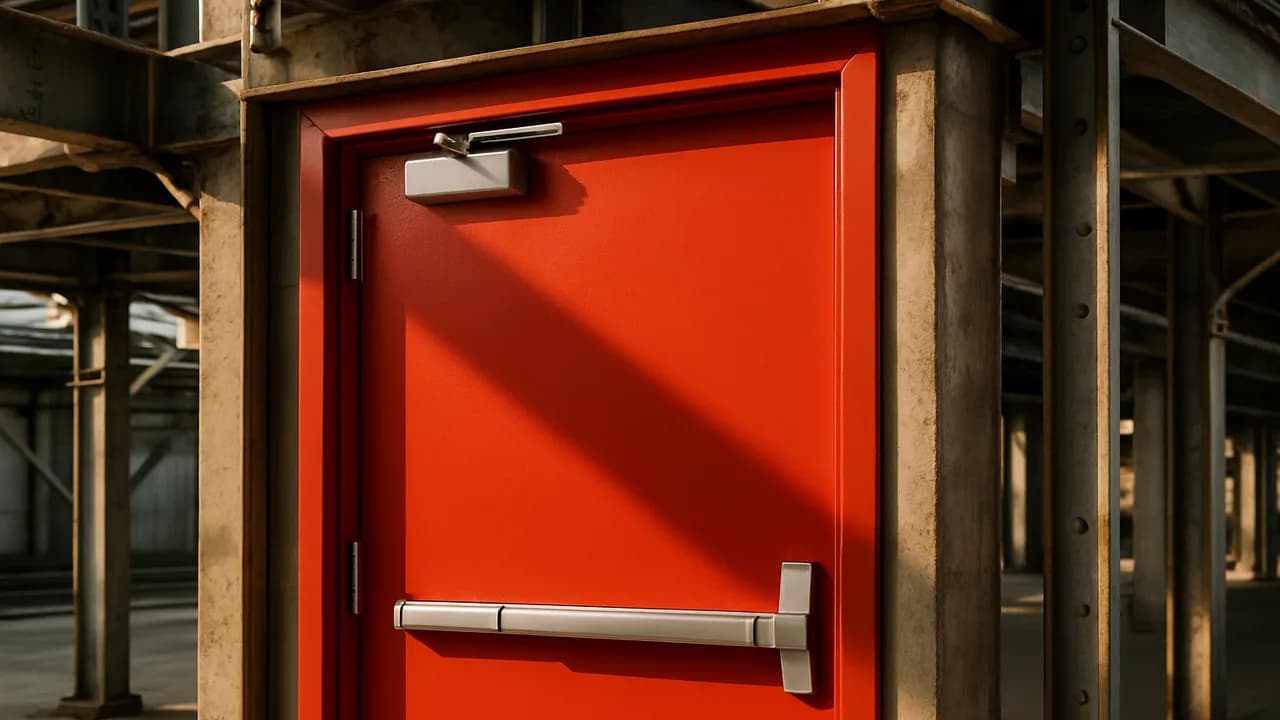

Porta Corta-Fogo: Dimensionamento e Norma no Projeto de PPCI

Quem pesquisa porta corta-fogo dimensionamento e norma geralmente espera uma tabela de cálculo geométrico, algo análogo ao dimensionamento de uma viga ou de um pilar. Não existe. O que existe é um enquadramento normativo: classe de resistência ao fogo exigida, verificação do vão, compatibilidade das ferragens e um ensaio que certifica o conjunto como um todo, não a folha isoladamente.

Quais normas regem a porta corta-fogo no Brasil

A ABNT NBR 11742 é a norma central para porta corta-fogo de saída de emergência. Ela cobre classificação, fabricação, identificação, instalação, funcionamento e manutenção do conjunto. A resistência ao fogo em si, porém, é aferida por outro documento: a ABNT NBR 6479, método de ensaio que determina a resistência ao fogo de portas e vedadores e que fundamenta a classificação atribuída pela 11742.

Além dessas duas, o projetista precisa consultar as instruções técnicas do Corpo de Bombeiros do estado onde a obra está localizada. É esse documento estadual, combinado ao projeto de segurança contra incêndio (PSCI) da edificação, que define qual classe de resistência é exigida para cada rota de fuga, cada ocupação e cada compartimento.

Classes de resistência ao fogo: P-30, P-60, P-90 e P-120

A classificação da NBR 11742 estabelece quatro classes: P-30, P-60, P-90 e P-120, correspondendo a 30, 60, 90 e 120 minutos de resistência mínima ao fogo, respectivamente. A escolha não é discricionária do projetista: decorre da carga de incêndio, da altura da edificação, da ocupação (segundo a classificação de uso) e do tempo requerido de resistência ao fogo (TRRF) definido no PSCI.

Em rotas de fuga longas ou em edificações de maior altura, o TRRF exigido tende a ser mais alto, o que empurra a especificação para P-90 ou P-120. Confundir esse enquadramento, ou especificar por hábito de projetos anteriores sem checar o TRRF vigente, é um dos erros mais recorrentes em memoriais de PPCI.

O conjunto ensaiado: folha, batente e ferragens

O ponto que mais gera confusão técnica é este: a classificação de resistência ao fogo não pertence à folha isolada. Pertence ao conjunto ensaiado, formado por folha, batente, dobradiças, fechadura, mola ou braço de fechamento automático e, quando aplicável, barra antipânico. O ensaio da NBR 6479 avalia esse conjunto sob condições controladas de forno, e o certificado vale exatamente para essa combinação de componentes, nas dimensões testadas.

Isso tem consequência direta na especificação: não se pode misturar folha de um fabricante com ferragem de outro, nem alterar o batente especificado, sem novo ensaio ou sem parecer técnico que respalde a equivalência. Fabricantes sérios fornecem o laudo do conjunto completo, e é esse documento que deve constar do memorial descritivo, não apenas a ficha técnica da folha.

NBR 15281: quando a porta não é de saída de emergência

A ABNT NBR 15281 se aplica a um caso diferente: porta corta-fogo para entrada de unidade autônoma ou compartimento específico, como a porta de um apartamento voltada para a área comum ou a porta de um depósito que precisa isolar um risco de incêndio dentro do próprio pavimento. Aqui a classificação muda para PRF-30, PRF-60 e PRF-90.

Tratar uma porta de unidade autônoma com os critérios da NBR 11742, ou o inverso, é erro de enquadramento normativo que compromete a aprovação do projeto junto ao Corpo de Bombeiros e, na prática, pode resultar em porta com desempenho incompatível com a função exigida naquele ponto da edificação.

Interface com estrutura metálica e ações de projeto

Quando a porta corta-fogo está associada a vãos em estrutura de aço (mezaninos, subdivisões de galpão, shafts técnicos), entram em jogo normas estruturais de apoio: a ABNT NBR 8800 para o dimensionamento da estrutura metálica que suporta batente e reforço de vão, a ABNT NBR 6120 para as ações permanentes e variáveis atuantes no conjunto, e a ABNT NBR 8681 para as combinações de segurança estrutural. Aqui vale a desambiguação: resistência, nesse contexto, tem dois sentidos que não podem se confundir. Resistência ao fogo é a capacidade do conjunto de manter a compartimentação sob exposição térmica; resistência mecânica é a capacidade do batente e da fixação de suportar as cargas de uso, impacto e fechamento sem deformar o vão fora da tolerância do ensaio.

Requisitos construtivos da folha: incombustibilidade

A capa da folha precisa ser de material incombustível, avaliado por critérios associados à ISO 1182. Os parâmetros usuais de aceitação são elevação de temperatura ΔT ≤ 30°C, perda de massa Δm ≤ 50% e tempo de chama sustentada tf ≤ 10 s. Esses três critérios, combinados, evitam que o material da capa contribua com carga de incêndio adicional ou propague chama durante o tempo de exposição do ensaio.

Boas práticas de especificação e instalação

• Definir a classe (P-30 a P-120) a partir do TRRF do PSCI e da instrução técnica do Corpo de Bombeiros local, nunca por padrão de projeto anterior.
• Especificar folha, batente, ferragens e fechamento automático como conjunto único, com laudo de ensaio correspondente.
• Conferir prumo, vão e folgas na instalação; o certificado vale para as condições ensaiadas, não para ajustes feitos em campo.
• Garantir fechamento automático funcional e a porta mantida fechada em uso normal, sobretudo em rota de fuga.
• Programar inspeção periódica de dobradiças, mola de fechamento, vedação e barra antipânico, já que a conformidade depende de funcionamento contínuo.

Erros que invalidam o desempenho certificado

• Especificar classe de resistência incompatível com a ocupação ou com o comprimento da rota de fuga.
• Combinar componentes não homologados entre si, mesmo que cada peça isolada tenha certificação própria.
• Instalar fora das condições do ensaio: folga excessiva, batente mal fixado, deformação do vão.
• Travar, escorar ou calçar a porta aberta, ou deixar o fechamento automático inoperante.
• Confundir porta de saída de emergência (NBR 11742) com porta de unidade autônoma (NBR 15281), aplicando a norma errada no memorial.
