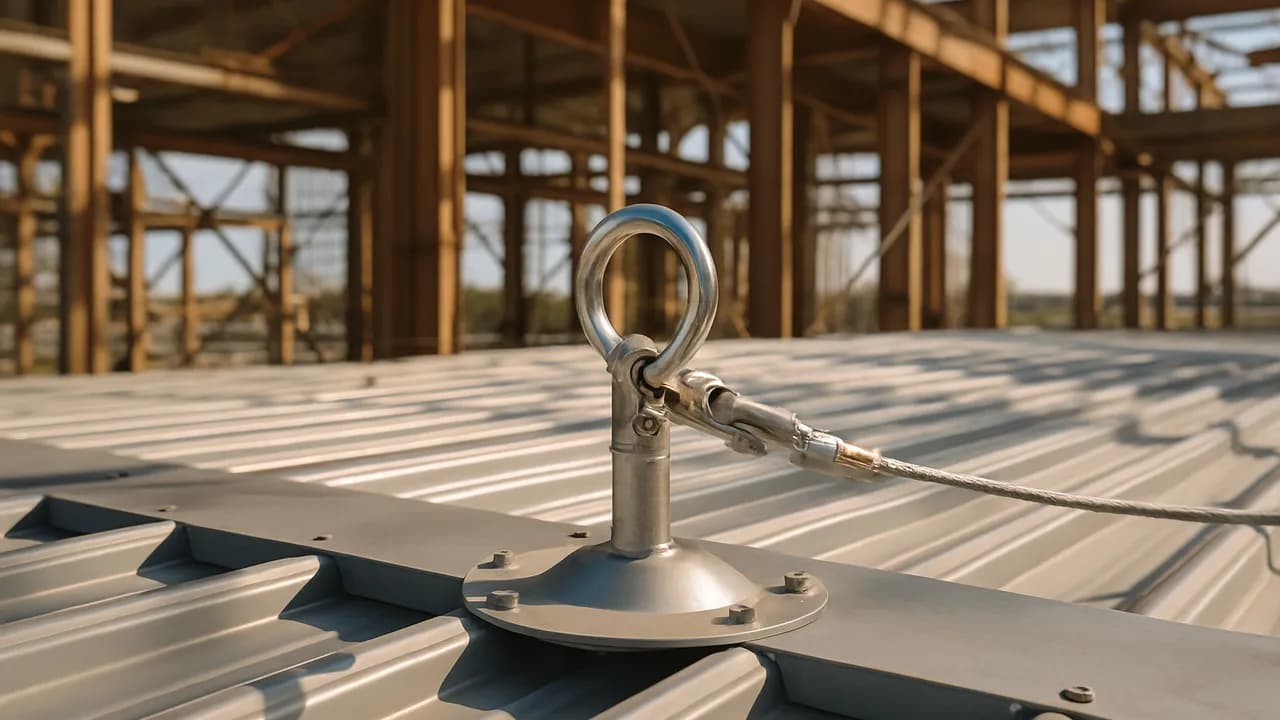

Laudo de Ponto de Ancoragem NR-35: Como Garantir Segurança Estrutural

Boa parte dos laudos de ponto de ancoragem que circulam no mercado avalia apenas o dispositivo de conexão (olhal, gancho, argola) e ignora o elemento estrutural que realmente absorve a carga. Esse recorte é insuficiente para atender à NR-35 e não resiste a uma perícia técnica. O laudo correto trata a ancoragem como parte de um sistema, com responsabilidade técnica formalizada e verificação da estrutura receptora.

O que a NR-35 exige do ponto de ancoragem

A NR-35 define o ponto de ancoragem como parte integrante do sistema de ancoragem, elemento ao qual o EPI contra quedas é conectado. A norma não trata o ponto como peça isolada: fala em ancoragem estrutural e em dispositivo de ancoragem, deixando claro que a conexão precisa ocorrer em elemento capaz de suportar as forças geradas durante uma queda, incluindo o pico de carga dinâmica no acionamento do absorvedor de energia.

Isso significa que o laudo de ponto de ancoragem NR-35 precisa demonstrar compatibilidade entre três camadas: o dispositivo de ancoragem, o sistema de conexão (talabarte, trava-quedas, conector, absorvedor) e a estrutura de suporte onde tudo está fixado. Falha em qualquer uma delas invalida o conjunto, mesmo que o gancho em si esteja íntegro.

Sistema completo versus ponto isolado

Por que o dispositivo isolado não basta

É comum encontrar chumbadores instalados em laje sem verificação de arrancamento, ou olhais soldados em perfil metálico sem checagem do cordão de solda. Nesses casos, o dispositivo pode atender à NBR 16325, mas a estrutura de suporte não foi dimensionada para a ação concentrada que o sistema de ancoragem transmite em caso de queda.

O parecer técnico precisa registrar explicitamente essa verificação cruzada: carga admissível do dispositivo, carga resistente do elemento estrutural (viga, laje, pilar, chapa, cobertura) e a via de transmissão de esforços entre eles, incluindo chumbadores, parafusos e soldas.

Normas técnicas aplicáveis ao laudo

A NBR 16325-1 estabelece requisitos, métodos de ensaio, marcação e instruções de uso para dispositivos de ancoragem tipos A, B e D, e serve de referência normativa para a especificação técnica do equipamento. A NBR 16325-2 complementa esse escopo em aspectos de proteção contra quedas. Quando a ancoragem é fixada em estrutura metálica, a NBR 8800 entra no cálculo do elemento de suporte, dimensionando viga, pilar ou chapa de ligação conforme as ações transmitidas pelo sistema de ancoragem.

Em substratos de concreto, o dimensionamento de chumbadores segue metodologia de ancoragem em concreto (cone de arrancamento, distância de borda, espaçamento entre fixações), o que deve constar no memorial de cálculo do laudo, e não apenas na ficha técnica do fabricante do dispositivo.

Carga de referência e critério de projeto

O valor de 15 kN (1.500 kgf) por usuário é citado com frequência no setor como referência prática para dispositivos de ancoragem individuais. Esse número não substitui o cálculo: ele serve como ponto de partida para especificação de dispositivos certificados, mas o dimensionamento efetivo do sistema (dispositivo + fixação + estrutura de suporte) deve seguir a NBR 16325 e a norma de projeto da estrutura-base, considerando fator de segurança, número de usuários simultâneos e o tipo de sistema de detenção de queda empregado.

Verificação da estrutura de suporte

Antes de qualificar o ponto de ancoragem, o engenheiro precisa verificar a capacidade do elemento estrutural que recebe a carga. Isso envolve checar seção resistente, estado de conservação, histórico de reformas e compatibilidade com o carregamento adicional imposto pelo sistema de ancoragem, que costuma ser pontual e de curta duração, mas de magnitude elevada.

Sinais de deterioração invalidam qualquer dispositivo de ancoragem, por mais adequado que seja o gancho ou olhal. Entre os pontos de atenção: corrosão em perfis metálicos e chumbadores, trincas em concreto próximas ao ponto de fixação, deformações em chapas, folgas em parafusos, soldas com descontinuidade visível e deterioração do substrato de fixação.

Riscos comuns identificados em campo

• Subdimensionamento da estrutura-base em relação à carga transmitida pelo sistema de ancoragem.
• Fixação em elemento não estrutural, como forro, telha ou vedação, sem função resistente.
• Corrosão acelerada em chumbadores, parafusos, olhais e cordões de solda.
• Falha por arrancamento em substrato de concreto, alvenaria ou chapa metálica fina.
• Uso simultâneo por múltiplos trabalhadores sem cálculo de carga combinada.
• Ausência de rastreabilidade: sem data de instalação, inspeção periódica ou identificação visual do ponto.
• Laudo emitido sem ART ou sem memorial de cálculo que sustente a conclusão técnica.

Conteúdo mínimo de um laudo tecnicamente defensável

Um laudo de ponto de ancoragem NR-35 consistente precisa reunir identificação da edificação e do responsável técnico, descrição do sistema de fixação e do dispositivo empregado, enquadramento normativo (NR-35, NBR 16325 e, quando aplicável, NBR 8800), verificação documental e/ou por ensaio da estrutura de suporte, critério de carga adotado e número máximo de usuários simultâneos.

Complementam o documento o registro fotográfico datado, croqui de localização de cada ponto, resultado de inspeções ou ensaios de arrancamento quando aplicável, conclusão objetiva (aprovado, aprovado com restrições ou reprovado) e recomendações de manutenção, reforço ou substituição. A ART do responsável técnico é obrigatória e deve corresponder ao escopo efetivamente executado.

Periodicidade e boas práticas de inspeção

A inspeção periódica deve ser reforçada após eventos que possam comprometer a integridade da ancoragem: reformas na cobertura ou estrutura, impacto mecânico, corrosão acelerada por ambiente agressivo (industrial, litorâneo) ou mudança de uso da edificação que altere o carregamento na estrutura de suporte. Cada ponto deve estar sinalizado e identificado, evitando uso por profissionais não autorizados ou conexão em local não previsto no projeto original.

A compatibilidade com o restante do sistema de proteção individual contra quedas também entra na avaliação: talabarte, trava-quedas retrátil, conector e absorvedor de energia precisam ser adequados ao tipo de ancoragem e à distância de queda livre disponível no local.
