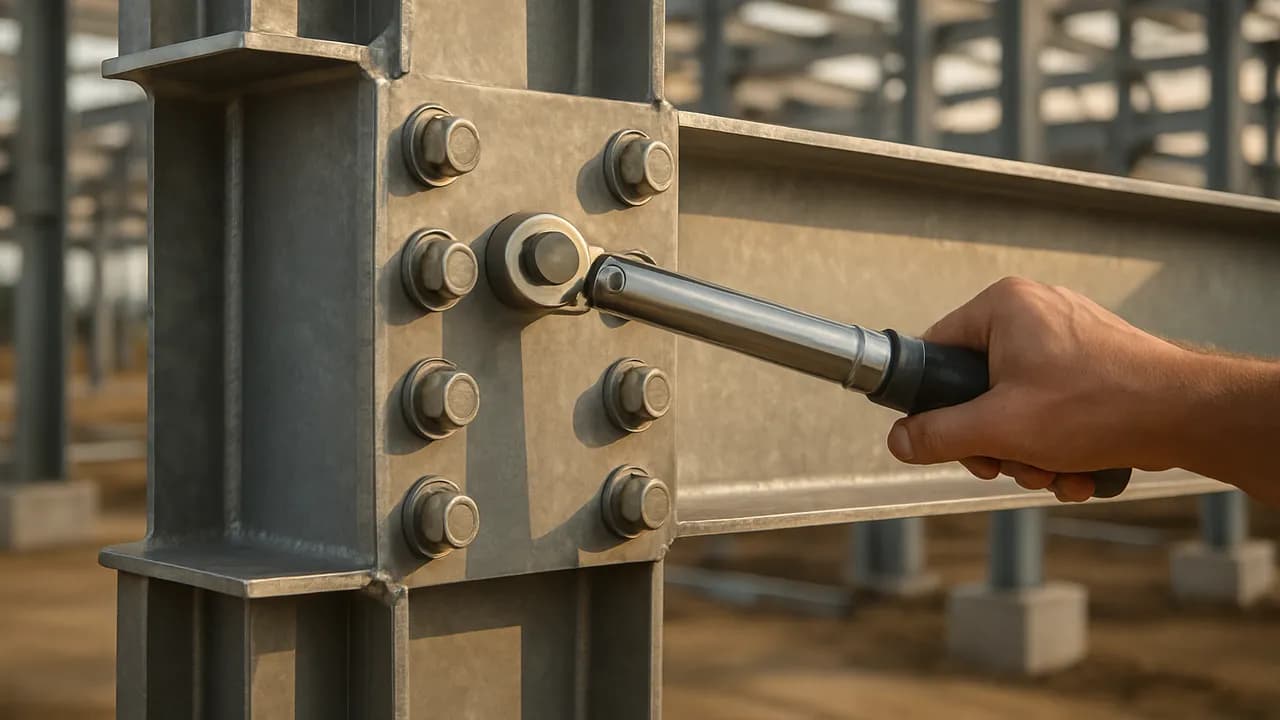

Inspeção de Ligações Parafusadas em Estrutura Metálica: Checklist Item por Item

Ligação parafusada mal inspecionada não aparece em relatório de obra, aparece em vistoria de patologia anos depois, geralmente como folga, deslizamento ou fadiga em ligação que deveria ser rígida. A inspeção item por item, alinhada à ABNT NBR 8800, é o que separa uma montagem conforme projeto de uma ligação que só parece estar apertada.

Base normativa: NBR 8800 e famílias de parafusos

A NBR 8800 é a referência central para projeto, execução e inspeção de estruturas de aço e mistas no Brasil, incluindo o detalhamento e a aceitação de ligações parafusadas. A norma trata explicitamente de ligações com parafusos de alta resistência, historicamente das famílias ASTM A325 e A490, com material de projeto mais recente incorporando também ASTM F3125/F3125M e parafusos ISO classes 8.8 e 10.9.

Para o inspetor, isso significa checar não só o diâmetro e o comprimento especificados em projeto, mas a classe de resistência do parafuso instalado. Trocar um 8.8 por um parafuso comum de classe inferior, mesmo com a mesma bitola, invalida a premissa de protensão e resistência ao deslizamento adotada no cálculo.

Documentação de projeto e montagem

• Confirmar se a ligação executada corresponde ao detalhe de projeto: tipo, número de parafusos, disposição e espaçamento.
• Verificar o tipo de ligação previsto: por atrito (resistência ao deslizamento) ou por contato/apoio, já que os critérios de aceitação divergem.
• Checar se o memorial de montagem especifica o método de aperto e se esse método foi de fato o aplicado em campo.
• Cruzar certificado de qualidade do lote de parafusos com o especificado em projeto (classe, norma, revestimento).

Identificação dos parafusos e componentes

Cada parafuso, porca e arruela do conjunto precisa ser rastreável ao lote e à norma de fabricação. A cabeça do parafuso e a porca trazem marcação de classe (por exemplo A325 ou 10.9), e essa marcação deve ser conferida por amostragem, não só no recebimento em almoxarifado, mas na ligação já montada.

Arruelas merecem atenção específica: a NBR 8800 associa a compatibilidade entre arruela e superfície girante (cabeça ou porca) ao comportamento correto do método de aperto adotado. Arruela ausente onde o projeto exige, ou posicionada sob o elemento errado, altera a distribuição de tensão de protensão e pode mascarar um aperto insuficiente.

Furos, encaixe e geometria da ligação

Furo fora de posição, ovalizado ou com rebarba não é só um problema estético. Folga excessiva entre parafuso e furo altera o comportamento da ligação sob carga, principalmente em ligações de contato, onde parte da resistência depende do esmagamento uniforme da chapa contra o fuste do parafuso.

• Verificar alinhamento e diâmetro dos furos frente ao especificado, sem ovalização que comprometa o assentamento.
• Identificar montagem forçada (uso de saca-furo ou martelo) que indique furo fora de posição na fabricação.
• Confirmar que a geometria final não introduziu excentricidade não prevista no eixo de esforço da ligação.
• Checar rebarbas ou carepa nos furos que impeçam o assentamento pleno da cabeça do parafuso ou da porca.

Superfícies de contato em ligações por atrito

Em ligação projetada para resistir por atrito, a resistência ao deslizamento depende diretamente da condição da superfície de contato entre as chapas. Óleo, tinta não especificada, carepa solta ou sujidade reduzem o coeficiente de deslizamento e derrubam a resistência real da ligação, mesmo com protensão nominal correta.

A inspeção deve confirmar que a preparação da superfície (classe de tratamento, jateamento, ou pintura com tinta compatível especificada em projeto) foi seguida antes da montagem, e não apenas verificada no papel. Superfície fora do especificado exige nova preparação antes de aceitar a ligação.

Aperto e protensão: métodos e critérios de aceitação

Para parafusos de alta resistência, a protensão especificada pela NBR 8800 gira em torno de 70% da resistência característica à tração do parafuso. O método de aperto aceito em obra pode ser chave calibrada (torque controlado), método de giro de porca (turn-of-nut) a partir do snug-tight, ou indicador direto de tensão (DTI).

O inspetor precisa confirmar qual método foi adotado, se a ferramenta de aperto (chave de torque ou dinamômetro de inspeção) está calibrada e se a calibração foi feita em condições equivalentes às da estrutura real, com o mesmo lote de parafusos e mesma lubrificação de rosca. Calibração feita em bancada com parafuso diferente do aplicado em campo não valida o procedimento.

Método de arbitragem: amostragem de 10%

Quando há dúvida sobre o aperto já executado, a NBR 8800 prevê um método de arbitragem por torque de inspeção: checar 10% dos parafusos de cada ligação, com mínimo de 2 unidades. Aplica-se o torque de inspeção calibrado e observa-se se a cabeça ou a porca giram. Se nenhum elemento girar, a ligação é aceita como adequadamente apertada; se houver giro, todos os parafusos daquela ligação devem ser reavaliados.

Sinais de não conformidade a rejeitar em campo

• Cabeça ou porca girando sob aplicação do torque de inspeção calibrado.
• Parafusos sem aperto perceptível em parte da ligação (folga manual).
• Ausência de arruela onde o projeto ou a norma exigem.
• Marcas de deslizamento visível entre chapas em ligação por atrito.
• Deformação local, esmagamento de furo, ovalização ou abertura de junta entre chapas.
• Corrosão incipiente, pintura fora de especificação ou sujidade na superfície de contato.

Riscos técnicos mais comuns

O risco mais recorrente é o escorregamento da ligação por atrito, causado por preparação inadequada de superfície ou protensão abaixo do especificado. Em seguida vem a perda de aperto por sequência de montagem incorreta ou ferramenta descalibrada, situação que só aparece na inspeção por amostragem.

Ligações por contato apresentam risco de esmagamento quando a geometria ou o assentamento fogem do previsto. Em estruturas sujeitas a carga cíclica (pontes rolantes, equipamentos vibratórios), a fadiga na ligação parafusada está diretamente associada à insuficiência de protensão ou de detalhamento, exigindo rigor adicional de inspeção. Corrosão do conjunto parafusado ao longo do tempo também degrada tanto o atrito quanto a pré-carga original.

Boas práticas de inspeção em campo

• Exigir rastreabilidade completa de parafusos, porcas e arruelas até o lote de fabricação.
• Conferir calibração de chaves de torque e dinamômetros antes de cada frente de inspeção.
• Registrar em obra o método de aperto, valores de torque, data, frente de serviço e responsável técnico.
• Fazer inspeção visual pós-aperto para identificar folgas, marcas de giro e desalinhamentos residuais.
• Elevar o rigor de amostragem em ligações críticas, conforme plano de inspeção específico do projeto.
• Manter o critério de aceitação estritamente alinhado ao projeto e à norma, sem ajuste informal de campo.
