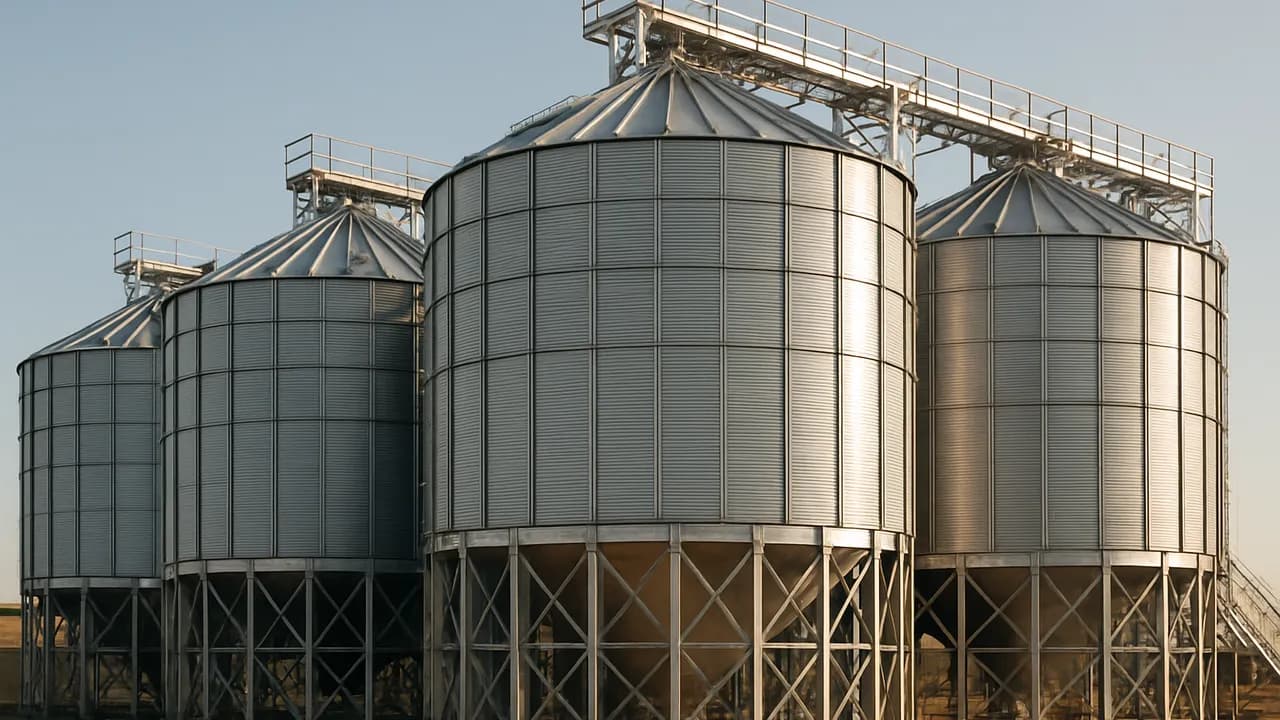

Silo Metálico Dimensionamento Estrutural: Como o Cálculo é Feito na Prática

O silo metálico dimensionamento estrutural segue o método dos estados-limites, com verificação para ações permanentes, variáveis e acidentais, somadas às ações específicas de armazenagem de grãos. Diferente de um reservatório qualquer, o silo concentra esforços que variam com o nível de enchimento, o regime de descarga e a excentricidade do fluxo. Isso muda a forma como o engenheiro monta as combinações de ações e onde ele concentra o detalhamento.

O silo como sistema estrutural, não como cilindro isolado

Dimensionar apenas a casca cilíndrica é erro comum em projetos simplificados. O comportamento real envolve casca, anel de reforço, fundo (cônico ou plano), cobertura, montantes, suportes e fundação, todos interagindo. Um recalque diferencial na fundação redistribui esforços na casca. Um anel de reforço subdimensionado altera a rigidez local e pode antecipar flambagem. Por isso a modelagem tridimensional do conjunto silo-apoio-fundação é prática recomendada, em vez de calcular peças isoladas sem considerar a redistribuição de esforços entre elas.

Base normativa: NBR 8800 e NBR 8681

A NBR 8800 fornece a base de cálculo para os elementos metálicos: resistências de cálculo para tração, compressão, flexão, cisalhamento e as interações entre esses esforços. A norma adota módulo de elasticidade E = 200.000 MPa para o aço estrutural, e limita o uso de materiais a fy ≤ 450 MPa, com relação fu/fy ≥ 1,18. Já a NBR 8681 define as combinações de ações e os critérios de segurança que organizam como ação permanente, variável e acidental entram no cálculo. No caso do silo, isso significa combinar cenários de silo cheio, parcialmente cheio, vazio e em descarga assimétrica, cada um gerando uma envoltória de esforços diferente na casca e nos apoios.

Para a estrutura de suporte, fundação e ação de vento, entram as normas de ações e de concreto/fundação aplicáveis ao caso específico do empreendimento. O projeto estrutural completo de um silo raramente se resolve com uma única norma isolada.

Ações de armazenagem: pressão lateral, atrito e excentricidade

O ponto que mais diferencia o cálculo de silo do cálculo de estrutura convencional é a natureza das cargas de armazenagem. A distribuição de pressão do grão contra a parede não é hidrostática pura: varia com o tipo de produto, umidade, densidade aparente, rugosidade interna da chapa, altura de enchimento e regime de descarga. Isso gera três frentes de carregamento que dominam o dimensionamento:

• Pressão lateral (horizontal) sobre a parede, que governa a compressão circunferencial da casca.
• Carga vertical por atrito grão-parede, que soma tração meridional e esforço nos apoios.
• Sobrecargas localizadas em bocais, anéis de rigidez e pontos de descarga assimétrica, que introduzem momentos adicionais não previstos num modelo puramente axissimétrico.

A descarga excêntrica é especialmente crítica: quando o fluxo de grãos não é concêntrico, surgem momentos fletores na casca e nos suportes que um modelo simplificado de carregamento simétrico simplesmente não capta. Ignorar esse cenário é uma das causas mais recorrentes de patologia em silo metálico já em operação.

Verificação da casca: compressão, flambagem e ovalização

A parede do silo trabalha simultaneamente em compressão circunferencial (por pressão lateral) e compressão ou tração meridional (por peso próprio, atrito e cargas de cobertura). A combinação dessas tensões, associada a imperfeições geométricas de fabricação, expõe a casca a flambagem local, mesmo sob cargas de serviço. É por isso que a espessura de chapa e a distribuição dos enrijecedores não são decisão de detalhamento secundário: definem se a estrutura resiste ou instabiliza sob pressão interna. A verificação de ovalização também entra aqui, sobretudo em silos de grande diâmetro com anéis de reforço espaçados de forma inadequada.

Esbeltez, ligações e detalhamento das conexões

Nos elementos comprimidos (montantes, contraventamentos, perfis de suporte), a esbeltez é parâmetro de controle direto na resistência de cálculo. A NBR 8800 estabelece limites usuais para barras comprimidas e exige travamento eficiente de pilares e contraventamentos, o que no silo se traduz em atenção redobrada aos apoios da estrutura de sustentação, principalmente em silos elevados sobre torre metálica.

As ligações soldadas e parafusadas precisam ser detalhadas para as forças reais de montagem e operação, não apenas para a carga estática de projeto. Pontos como ligações de anéis de rigidez, escadas, passarelas e suportes ficam sujeitos a carregamento cíclico durante ciclos de enchimento e esvaziamento, o que favorece fadiga em regiões de concentração de tensão se o detalhamento for genérico.

NBR 8800:2024 versus 2008: o que muda no cálculo

Riscos comuns no dimensionamento de silos metálicos

• Flambagem de parede por chapa esbelta demais ou enrijecimento insuficiente.
• Sobrecarga por descarga assimétrica e excentricidade não considerada no modelo.
• Falha em ligações de anéis, montantes e suportes, quando os esforços de montagem não entram no cálculo.
• Subdimensionamento de fundação e apoios, gerando recalque diferencial e redistribuição indesejada de esforços na casca.
• Erro nas combinações de ações, sobretudo quando vento, condição vazio/cheio e assimetria de descarga ocorrem simultaneamente.

Boas práticas de projeto e compatibilização

Além da modelagem tridimensional do conjunto e da checagem de casos de carga assimétricos, o projeto precisa compatibilizar a espessura de chapa com o ambiente de operação. Corrosão e abrasão reduzem espessura ao longo da vida útil, o que diminui a capacidade resistente e antecipa instabilidade local. Não há valor normativo específico de sobre-espessura para silo nas referências consultadas, mas é prática de engenharia prever essa perda ao definir a chapa de projeto, principalmente em silos que armazenam grãos com alto teor de finos ou umidade variável.
