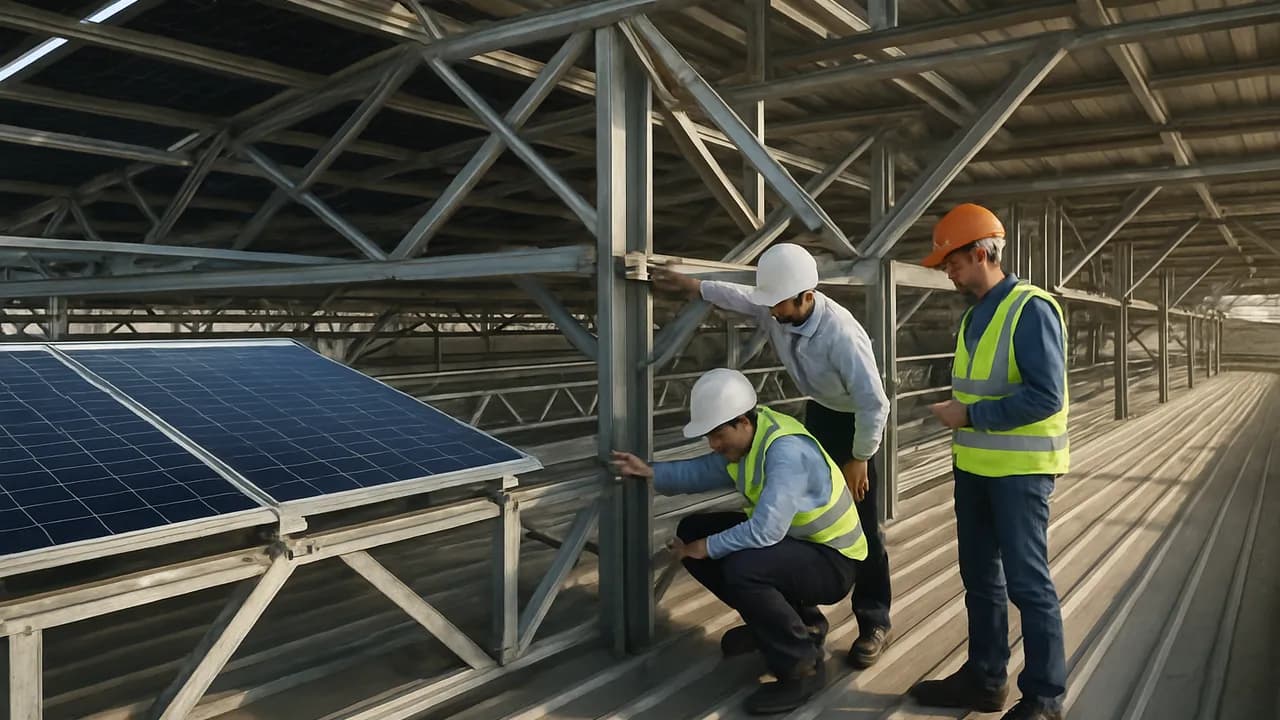

Reforço Estrutural para Cobertura Metálica Solar: Quando Calcular e Como Executar

A instalação de um sistema fotovoltaico sobre cobertura metálica altera três variáveis do projeto estrutural original: carga permanente, distribuição de carga nos apoios e comportamento aerodinâmico da cobertura frente ao vento. Nenhuma dessas variáveis é desprezível, e é por isso que o reforço estrutural para cobertura metálica solar deixou de ser exceção e passou a ser etapa padrão em projetos de usinas sobre telhado (rooftop) acima de determinado porte.

Quando o reforço estrutural se torna necessário

A necessidade de reforço surge quando a soma das ações atuantes ultrapassa a resistência de cálculo dos elementos originais, ou quando os estados-limite de serviço (flecha, vibração) são violados pela nova configuração de carga. Na prática, isso ocorre em situações recorrentes:

• Cobertura dimensionada apenas para telha e sobrecarga de manutenção, sem margem para carga permanente adicional.
• Terças ou treliças operando próximo ao limite de resistência à flexão ou já apresentando flecha residual acima do admissível.
• Estrutura com perda de seção por corrosão, ligações degradadas ou alterações executadas sem projeto e sem registro.
• Aumento significativo da sucção de vento nos bordos e cantos da cobertura em função do novo arranjo aerodinâmico dos módulos.
• Sobrecarga de cobertura disponível no projeto original inferior à carga total dos módulos, trilhos, fixações e cabeamento.

Base normativa aplicável

A NBR 8800 é a referência central para verificação de terças, treliças, ligações parafusadas e soldadas, e para checagem de flambagem e estados-limite últimos e de serviço em estruturas de aço. Ela fornece o arcabouço para todas as combinações de ações que envolvem carga permanente, sobrecarga e vento aplicadas à cobertura já modificada.

A NBR 6120 trata das ações permanentes e variáveis em edificações. Para coberturas metálicas convencionais sem acesso frequente, a sobrecarga mínima adotada costuma ser de 0,25 kN/m², podendo chegar a 0,50 kN/m² dependendo da inclinação e do uso previsto. Essa margem é justamente o que absorve (ou não) o peso adicional dos módulos.

A NBR 6123 entra na verificação de vento, e aqui a desambiguação importa: o vento gera tanto pressão quanto sucção, e a instalação de módulos altera coeficientes de forma e pressão em bordos, cumeeiras e cantos. Estruturas que nunca tiveram problema de arrancamento antes da instalação solar podem passar a ter, se a checagem de sucção nos pontos de fixação não for refeita.

Já a NR-35 não interfere no cálculo estrutural, mas é obrigatória na execução: qualquer intervenção de reforço ou fixação em altura exige análise de risco, sistema de ancoragem e procedimento de trabalho em altura documentado. A NBR 15575-5 também aparece de forma indireta, sobretudo na compatibilização do sistema de aterramento elétrico com os elementos metálicos da cobertura, evitando que a intervenção estrutural comprometa a segurança elétrica do conjunto.

Quantificando a carga adicional dos módulos

O peso agregado por um sistema fotovoltaico, incluindo módulos, trilhos, fixações e cabeamento, gira em torno de 10 a 15 kg/m², com valores de referência citados entre 13,5 e 15 kg/m². Em termos de carga estrutural (não elétrica), isso equivale a aproximadamente 0,10 a 0,15 kN/m², valor que já consome boa parte, ou a totalidade, da folga de sobrecarga prevista pela NBR 6120 em projetos mais antigos.

Em números absolutos, uma cobertura de 300 m² totalmente ocupada por módulos pode receber entre 3.000 e 4.500 kg de carga permanente adicional. Esse valor não se distribui de forma uniforme: concentra-se nos pontos de fixação dos trilhos, o que exige verificação local das terças e não apenas checagem global da estrutura.

Elementos críticos na verificação

O levantamento estrutural deve confirmar geometria real, perfis, espessuras, vãos e estado de conservação, já que projetos executivos antigos raramente refletem alterações feitas ao longo da vida útil da edificação. A partir daí, o cálculo recai sobre:

• Terças: verificação à flexão composta e checagem de flecha admissível considerando o novo carregamento distribuído e pontual.
• Treliças e vigas de cobertura: reavaliação de banzos, diagonais e nós quanto à flambagem e às combinações de carga permanente mais vento.
• Contraventamentos: capacidade de absorver esforços horizontais gerados pela sucção nos módulos.
• Ligações parafusadas e soldadas: dimensionamento para os novos esforços de cisalhamento e tração, especialmente em pontos de fixação da estrutura de suporte solar.

Como o reforço é executado na prática

Definida a necessidade de reforço, a solução técnica varia conforme o elemento crítico identificado. Não existe receita única: a escolha depende do vão, do estado de conservação e da geometria disponível para intervenção.

1. Reforço de terças com perfil adicional soldado ou parafusado, aumentando módulo de resistência e inércia sem alterar o vão.
2. Redução do vão entre apoios com inclusão de apoios intermediários, quando o reforço direto do perfil não é viável.
3. Reforço de ligações com parafusos adicionais, chapas de nó dimensionadas para os novos esforços de tração e cisalhamento.
4. Redistribuição do arranjo dos módulos para reduzir carga concentrada em regiões críticas da cobertura.
5. Inclusão de pórticos ou contraventamentos adicionais quando o sistema global de estabilidade lateral também é afetado.

Ao final da execução, a conferência inclui checagem de deformações residuais, ausência de vibração excessiva sob carga de vento e compatibilidade do reforço com a impermeabilização e a durabilidade da cobertura. Cortes e furos executados durante a fixação dos trilhos são pontos preferenciais de corrosão futura, e devem receber tratamento de proteção adequado.

Riscos de negligenciar a verificação

Há ainda um risco que mistura engenharia estrutural e engenharia elétrica: falha de aterramento e compatibilização inadequada entre a estrutura metálica e o sistema fotovoltaico pode gerar risco de choque elétrico e incêndio. Esse ponto reforça que o projeto de reforço estrutural não deve ser tratado isoladamente do projeto elétrico do sistema solar.

Boas práticas para um projeto seguro

• Laudo estrutural prévio, com levantamento cadastral real, antes de qualquer contrato de instalação solar.
• Uso da carga real informada pelo fabricante dos módulos e do sistema de fixação, não de valores genéricos de mercado.
• Combinações de ações específicas para a situação real da edificação, conforme NBR 8800, 6120 e 6123.
• Avaliação do estado de conservação (corrosão, ligações, flecha residual) antes de dimensionar qualquer reforço.
• Soluções que distribuam carga e minimizem perfurações na membrana de estanqueidade da cobertura.
• Projeto e execução assinados por profissional habilitado, com ART/RRT registrada no CREA.
