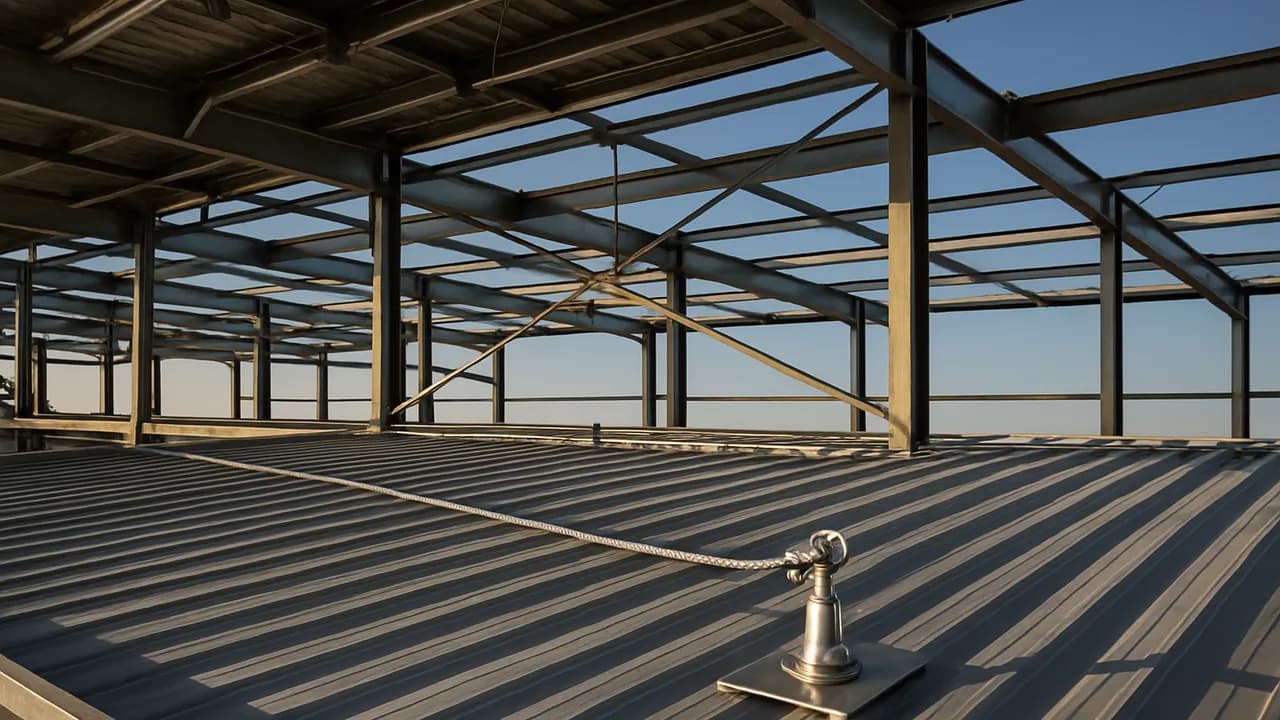

Fixação de Linha de Vida em Telha Estrutural: Guia Técnico de Engenharia

A fixação de linha de vida em telha estrutural é um dos pontos mais críticos — e mais negligenciados — em projetos de cobertura com acesso para manutenção. Muitas instalações tratam o tema como simples fixação de acessório, quando na verdade se trata de um problema de engenharia de ancoragem, que envolve caminho de cargas, compatibilidade estrutural e normas específicas de segurança em altura.

O que é a fixação de linha de vida em telha estrutural

A linha de vida é um sistema de proteção contra quedas utilizado durante trabalhos em altura, como manutenção de coberturas, instalação de painéis solares e serviços de inspeção. A fixação de linha de vida em telha estrutural corresponde ao conjunto de pontos de ancoragem que sustentam esse sistema, transferindo os esforços gerados por uma eventual queda até a estrutura resistente da edificação.

Não existe um detalhe único aplicável a todas as situações. O dimensionamento depende do tipo de telha, da espessura da chapa, do perfil, do apoio subjacente, do material da estrutura principal e do sistema de linha de vida escolhido. Cada projeto de fixação deve ser tratado individualmente.

Por que a telha sozinha não deve ser o elemento de ancoragem

Um erro recorrente é fixar a linha de vida diretamente na telha, sem considerar sua real capacidade resistente. Em muitos sistemas construtivos, a telha estrutural não foi projetada para receber cargas concentradas de ancoragem — ela pode falhar por rasgamento, flambagem local, amassamento ou arrancamento do fixador antes mesmo de atingir a resistência necessária.

O ponto de ancoragem precisa transferir as cargas para um elemento estrutural com capacidade comprovada, como terças, vigas ou perfis principais, e não apenas para a chapa da cobertura. Essa é a diferença central entre uma instalação improvisada e uma solução de engenharia.

Normas aplicáveis: NBR 8800, NBR 16239, NBR 6120, NBR 16325 e NR-35

O projeto e a execução da fixação de linha de vida em telha estrutural devem observar um conjunto de normas técnicas complementares:

• ABNT NBR 16325 — norma diretamente ligada a linhas de vida e pontos de ancoragem para trabalhos em altura.
• ABNT NBR 8800 — projeto de estruturas de aço e mistas, base para verificar a capacidade da estrutura receptora e detalhar ligações metálicas.
• ABNT NBR 16239 — execução e montagem de estruturas metálicas, relevante para fabricação, transporte e montagem dos elementos de suporte.
• ABNT NBR 6120 — ações para cálculo de estruturas de edificações, base para definição de cargas permanentes e variáveis.
• ABNT NBR 14762 — perfis formados a frio, aplicável quando a cobertura ou seus apoios usam perfis leves.
• ABNT NBR 8681 — ações e segurança nas estruturas, útil para combinações de ações e critérios de segurança.
• NR-35 — trabalho em altura, que trata o sistema de proteção contra quedas também sob a ótica da segurança do trabalho.

A NBR 8800:2024 reforça, ainda, aspectos de execução em ligações parafusadas, como superfícies limpas, sequência correta de aperto e controle de montagem, incluindo o método de rotação da porca (turn-of-nut) em aplicações compatíveis.

Como dimensionar e detalhar a fixação

O dimensionamento correto parte do caminho de cargas: da ancoragem até o elemento estrutural principal. Alguns pontos técnicos merecem atenção especial:

• Especificar o conjunto completo de fixação — parafuso, porca, arruela e eventual placa de distribuição — em vez de citar apenas o gancho ou o suporte.
• Utilizar parafusos com classe compatível, como ASTM A307 ou ISO 898 classe 4.6 para baixo teor de carbono, e ASTM A325/A325M para alta resistência, com porcas ASTM A563 e arruelas ASTM F436.
• Verificar se a telha estrutural trabalha como elemento resistente, como fechamento, ou apenas como revestimento.
• Priorizar fixação em terças, vigas ou perfis principais sempre que a análise estrutural permitir.
• Considerar cargas dinâmicas de queda e possíveis excentricidades no ponto de ancoragem.

Sempre que possível, a linha de vida deve ser prevista já na fase de concepção do projeto de cobertura. Isso evita improvisos posteriores, adaptações fora do caminho de carga original e furações não detalhadas em elementos já em serviço.

Erros mais comuns em obra

Grande parte das falhas em sistemas de linha de vida decorre de decisões tomadas sem respaldo de projeto estrutural. Os erros mais frequentes incluem:

• Fixar a linha de vida apenas na telha, sem transferir os esforços para a estrutura resistente.
• Usar parafusos inadequados, sem especificação de classe, material ou conjunto completo de montagem.
• Não verificar o estado da estrutura de apoio quanto a corrosão, espessura efetiva reduzida ou ligações comprometidas.
• Desconsiderar os efeitos de carga dinâmica e de carga excêntrica no ponto de ancoragem.
• Realizar a instalação sem projeto, sem ART/RRT quando aplicável, e sem documentação de inspeção.
• Furar ou cortar elementos da cobertura sem detalhamento estrutural, criando concentração de tensões e pontos de infiltração.

Boas práticas de inspeção e manutenção

A fixação de linha de vida em telha estrutural não termina na instalação. Um sistema seguro exige acompanhamento ao longo do tempo:

1. Exigir memorial de cálculo e detalhamento executivo antes da instalação.
2. Realizar inspeção estrutural imediatamente após a montagem.
3. Programar inspeções periódicas, especialmente em ambientes corrosivos ou sujeitos a vibração.
4. Registrar a compatibilidade do sistema com a NR-35 e com a norma de linhas de vida aplicável.
5. Reavaliar a ancoragem sempre que houver alteração de uso da cobertura, como instalação de novos equipamentos.

A fixação de linha de vida deve ser tratada como um problema de engenharia de ancoragem em cobertura, não como uma simples instalação de acessório.

— Diretrizes técnicas de projeto estrutural para sistemas de proteção contra quedas

Investir em projeto, memorial de cálculo e execução por profissional habilitado reduz riscos de acidentes, evita retrabalho e garante que o sistema de proteção contra quedas cumpra sua função em situações reais de emergência.
