Como Inspecionar Soldas em Estrutura Metálica: Defeitos, Sinais de Alerta e Ensaios

Inspecionar soldas em estrutura metálica não é uma etapa opcional de conferência visual rápida. É um processo com critérios de aceitação, rastreabilidade de procedimento e, em muitos casos, ensaio não destrutivo obrigatório. A ABNT NBR 8800:2024 remete os requisitos de execução e inspeção de soldas à AWS D1.1, deixando a cargo do projeto e da documentação de licitação definir a extensão dos ensaios.

Este artigo organiza o que o engenheiro precisa verificar em campo, quais sinais indicam necessidade de investigação adicional e em que situações o ensaio não destrutivo (END) deixa de ser recomendável e passa a ser exigível.

Inspeção visual: o que verificar em cada solda

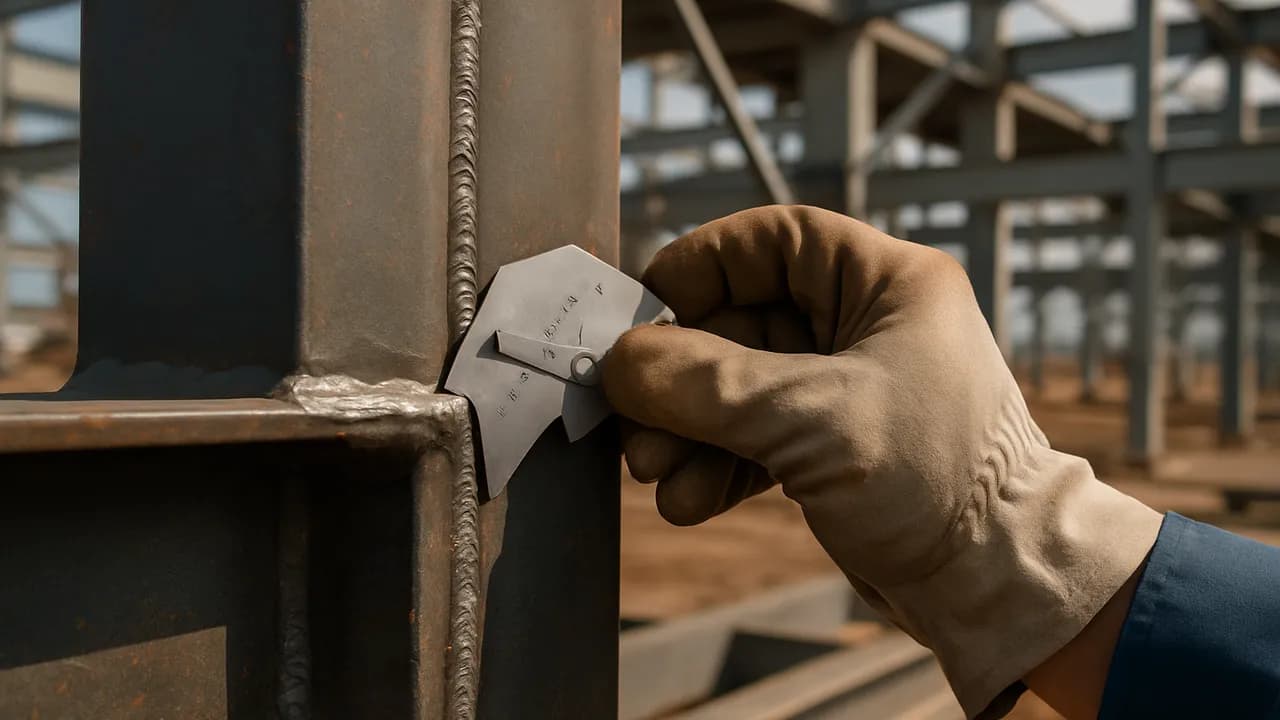

A inspeção visual (VT) é a base de qualquer programa de qualidade em soldagem estrutural e deve cobrir 100% das juntas executadas. O foco está em descontinuidades superficiais, geometria do cordão e evidências de execução fora do procedimento qualificado (WPS).

• Trincas: qualquer trinca, seja na face, na raiz ou na zona termicamente afetada, é critério de reprovação imediata. Merece atenção redobrada em início e fim de passe, pontos de maior concentração de tensão residual.
• Mordedura (undercut): sulco na borda do metal-base junto ao cordão, que reduz a seção resistente efetiva e cria concentrador de tensão.
• Porosidade aparente: sinaliza aprisionamento de gases, geralmente por contaminação da junta, proteção gasosa insuficiente ou parâmetros de soldagem incorretos.
• Falta de fusão: descontinuidade entre passes ou entre cordão e metal-base. É um dos defeitos mais graves porque compromete diretamente a transferência de esforço.
• Falta de penetração: crítica em juntas de penetração total, onde reduz a capacidade resistente calculada no projeto.
• Reforço excessivo, respingos, crateras mal preenchidas e geometria irregular: indicam controle de processo deficiente e podem justificar reavaliação do procedimento de soldagem em uso.

A verificação dimensional acompanha a visual: perna de filete, espessura de garganta, comprimento efetivo e tamanho de solda intermitente precisam bater com o especificado em projeto. Solda subdimensionada raramente aparece como defeito visual clássico; aparece como divergência de medida.

Sinais de alerta em campo que pedem investigação adicional

Além dos defeitos catalogados na inspeção visual, existem indícios indiretos que, isoladamente, não configuram reprovação, mas justificam elevar o nível de verificação da junta ou do lote.

• Deformação local ou empenamento excessivo próximo à junta soldada, sugerindo aporte térmico fora de controle.
• Desalinhamento de peças antes ou depois da soldagem, comprometendo a geometria de projeto da ligação.
• Descontinuidades recorrentes em várias soldas do mesmo lote, o que aponta para problema sistêmico de procedimento, não falha isolada.
• Reparos repetidos no mesmo ponto, indicando que a causa raiz do defeito não foi eliminada.
• Diferença de aparência entre passes de uma mesma junta, sugerindo troca informal de parâmetro ou de soldador sem requalificação.
• Indícios de corrosão prematura ou ausência de proteção anticorrosiva na região soldada, que pode mascarar defeito subjacente.

Esses sinais não substituem ensaio não destrutivo. Servem para decidir onde concentrar a amostragem de VT e quando escalar para END, especialmente quando o volume de soldas inspecionáveis torna inviável verificar cada junta com o mesmo rigor.

Quando o ensaio não destrutivo (END) é necessário

A NBR 8800 determina que, quando forem exigidos ensaios não destrutivos, o processo, a extensão, a técnica e os critérios de aceitação estejam explícitos no projeto e nos documentos de licitação. Na prática, o END costuma ser indicado nas seguintes situações:

• Juntas críticas estruturais, cuja falha compromete a estabilidade global ou a redistribuição de esforços do sistema.
• Emendas de penetração total, onde a integridade volumétrica da solda é premissa de cálculo.
• Soldas sujeitas a fadiga ou ações dinâmicas, como estruturas de pontes, pórticos com carga cíclica ou suportes de equipamento vibratório.
• Dúvida remanescente após inspeção visual, quando o defeito aparente não permite julgamento seguro por VT isolado.
• Exigência contratual explícita, especificação do cliente ou determinação do projetista de estruturas.

Principais técnicas de END e onde cada uma se aplica

• VT (visual): base do programa de inspeção, aplicável a 100% das soldas independentemente de outros ensaios.
• LP (líquido penetrante): detecta descontinuidades abertas à superfície, útil em materiais não porosos e em geometrias de difícil acesso visual direto.
• PM (partículas magnéticas): indicado para descontinuidades superficiais e subsuperficiais em materiais ferromagnéticos, mais sensível que LP para falhas rasas sob a superfície.
• UT (ultrassom): avaliação volumétrica de juntas críticas e emendas de maior responsabilidade estrutural, detecta falta de fusão interna e inclusões que RT pode não caracterizar bem.
• RT (radiografia): alternativa para certas geometrias de junta, definida quando o projeto especifica essa técnica em vez de UT.

Norma e referências técnicas aplicáveis

A ABNT NBR 8800:2024 é a referência principal para projeto de estruturas de aço e mistas de aço e concreto de edifícios no Brasil, e inclui requisitos de execução e inspeção de soldas. Ela remete à AWS D1.1 para os detalhes de inspeção, o que torna essa norma americana leitura obrigatória para quem fiscaliza obra estrutural em aço.

Vale destacar que a NR-13 entra em jogo apenas quando a solda está em caldeira, vaso de pressão, tubulação ou equipamento pressurizado. Não é a norma de referência para estrutura metálica de edifício, mas muda completamente o nível de exigência de inspeção quando o ativo soldado é pressurizado, situação comum em plantas industriais que combinam estrutura de suporte com equipamento de processo.

Boas práticas de inspeção para o engenheiro fiscal

1. Exigir a EPS (WPS) qualificada antes do início da soldagem e verificar se o procedimento aplicado em obra corresponde ao qualificado.
2. Confirmar a qualificação do soldador e do procedimento para a posição de soldagem e o tipo de junta efetivamente executados.
3. Realizar VT com critérios de aceitação explícitos, extraídos do projeto ou da especificação técnica, não de julgamento subjetivo de campo.
4. Definir em projeto, e não em obra, quais soldas terão UT, RT, LP ou PM, evitando decisão improvisada sob pressão de cronograma.
5. Registrar local, tipo de junta, tamanho nominal, defeito encontrado, extensão da não conformidade e decisão tomada: aceitar, reparar ou encaminhar para END complementar.
6. Exigir nova inspeção após qualquer reparo, já que o próprio reparo pode introduzir descontinuidade nova, sobretudo se envolver remoção e ressolda em zona já termicamente afetada.

Riscos de uma solda mal inspecionada

Falha de inspeção em solda estrutural raramente aparece de forma isolada. Costuma se manifestar como redução da capacidade resistente da ligação, ruptura frágil ou por fadiga em serviço, perda de rigidez global em nós e ligações, e, em casos mais graves, falha progressiva com propagação de trinca ao longo do tempo. O custo de retrabalho para corrigir depois da estrutura montada é sempre maior do que o custo de END no momento certo, além do impacto direto na durabilidade da edificação.

Resposta direta: como inspecionar soldas em estrutura metálica

A forma correta de inspecionar soldas em estrutura metálica combina inspeção visual em 100% das juntas, verificação dimensional, rastreabilidade do procedimento de soldagem (WPS) e ensaio não destrutivo (UT, RT, LP ou PM) conforme a criticidade da junta e o que estiver definido na NBR 8800 e na AWS D1.1. Os defeitos prioritários na busca visual são trinca, mordedura, porosidade, falta de fusão e falta de penetração, e qualquer um deles em junta crítica deve escalar diretamente para END antes da liberação da estrutura.
