Checklist de Inspeção de Estrutura Metálica: Guia Técnico Passo a Passo

Um checklist de inspeção de estrutura metálica que se limita a apontar pontos de ferrugem é incompleto e expõe o responsável técnico a risco de negligência. A inspeção precisa validar quatro camadas: documentação de projeto, condição visual e geométrica, integridade das ligações e, quando a criticidade exigir, ensaios não destrutivos com reaperto ou correção de ligações. No Brasil, a referência normativa central é a ABNT NBR 8800, complementada pela NBR 8681 para ações e segurança estrutural, e pelas NRs aplicáveis ao acesso e ao trabalho em altura durante a própria inspeção.

Verificação documental antes de subir na estrutura

Toda inspeção começa na mesa, não no campo. Sem o projeto estrutural aprovado, o memorial de cálculo e a ART do responsável técnico, não há referência para julgar se o que foi montado corresponde ao que foi projetado. Confira também a revisão vigente do projeto, o levantamento as built quando existir, e os certificados de rastreabilidade de materiais e fixadores. Discrepância entre revisão de projeto e o que está em campo é motivo suficiente para suspender parte da inspeção até esclarecimento com o responsável técnico.

• Projeto estrutural e memorial de cálculo vigentes
• ART do responsável técnico pela obra e, se aplicável, pela inspeção
• Histórico de inspeções anteriores e não conformidades já registradas
• Certificados de material (chapas, perfis, parafusos, eletrodos) e rastreabilidade de lote

Inspeção visual e conformidade geométrica

A checagem visual global mapeia prumo, nível, alinhamento e esquadro dos elementos principais, além de flechas visíveis, deslocamentos anormais e sinais de flambagem local em elementos esbeltos. Contraventamentos e travamentos merecem atenção redobrada: um contraventamento fora de posição ou com folga excessiva compromete a estabilidade lateral de todo o pórtico, mesmo que os perfis principais estejam intactos. Registre qualquer deformação permanente comparando com a tolerância de fabricação e montagem prevista em projeto, não com uma estimativa de campo.

Apoios e bases de pilares exigem verificação de nivelamento, ajuste de chumbadores e presença de grout quando especificado. Furos alongados, distância de borda insuficiente e folgas fora do previsto em projeto indicam desvio de montagem que pode redistribuir esforços de forma não prevista no dimensionamento original.

Ligações parafusadas: o item que mais gera não conformidade

O afrouxamento de parafusos é uma das causas mais recorrentes de falha funcional em estrutura metálica, associada a vibração excessiva, deslizamento de ligação e redistribuição indevida de esforços entre nós. O checklist deve confirmar presença e integridade de parafusos, porcas e arruelas, ausência de folga, e aperto conforme o procedimento especificado em projeto (aperto normal ou pretensionado, conforme classe do parafuso).

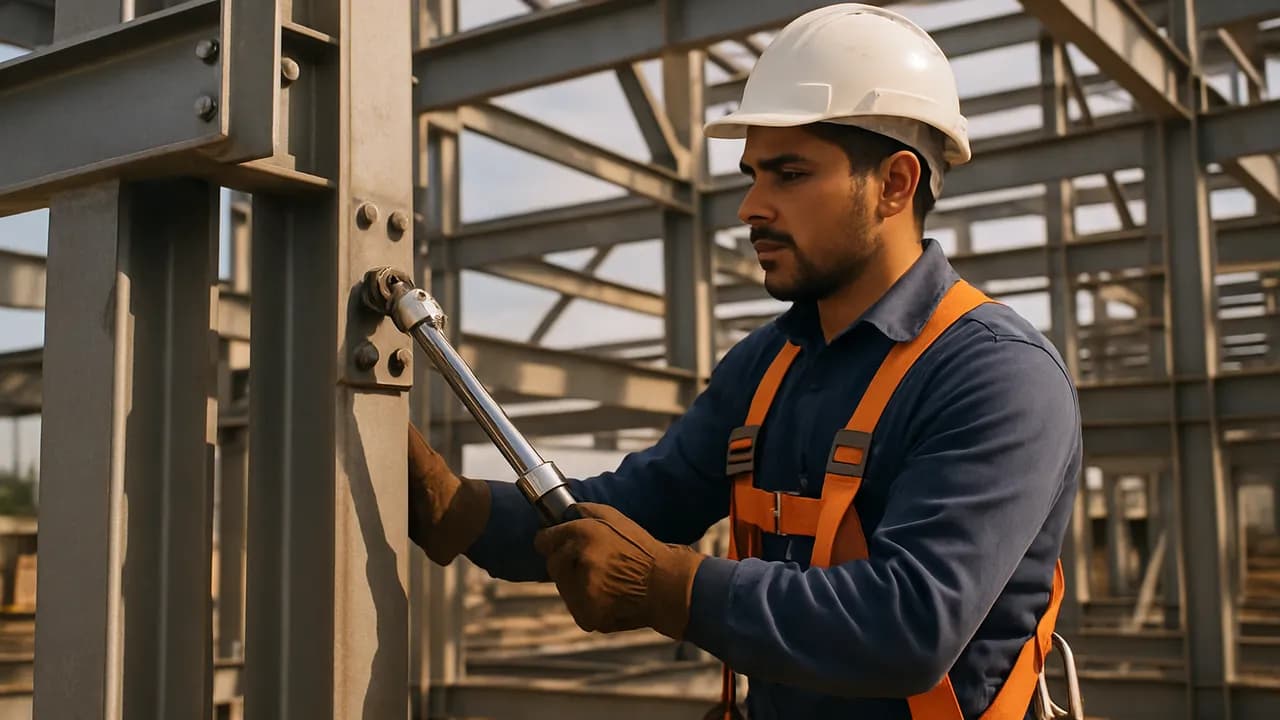

A prática associada à NBR 8800 recomenda inspeção amostral de 10% dos parafusos por ligação, nunca menos que 2, escolhidos aleatoriamente, com conferência por chave de inspeção e comparação com o torque especificado em obra. Ligações críticas identificadas em projeto (bases de pilares, emendas de vigas de rolamento, nós de treliça principal) justificam amostragem maior do que o mínimo normativo.

Ligações soldadas e ensaios não destrutivos

Na inspeção de soldas, a regra prática é 100% de inspeção visual em todos os cordões acessíveis, buscando mordeduras, trincas superficiais, porosidade, falta de fusão aparente, respingos excessivos e reforço fora do perfil especificado. Quando o risco associado ao elemento ou a indicação de descontinuidade justificar, aplique ensaios não destrutivos complementares: VT (visual detalhado), LP/PM (líquido penetrante ou partícula magnética) para descontinuidades superficiais, e UT ou RT (ultrassom ou radiografia) para descontinuidades internas em soldas de penetração total.

Defeito de solda não detectado tende a evoluir sob carregamento cíclico, especialmente em estruturas sujeitas a fadiga (pontes rolantes, plataformas com equipamento vibrante, mezaninos industriais). O critério de aceitação deve seguir a especificação de projeto e, na ausência de indicação específica, a prática de fabricação e montagem estrutural adotada na obra.

Corrosão e proteção anticorrosiva

Avalie perda de seção, escamação, e corrosão concentrada em zonas de retenção de água, frestas e regiões de contato aço-aço de difícil acesso, pontos onde a umidade permanece retida mais tempo do que em superfícies expostas e ventiladas. Verifique também o estado geral da pintura, galvanização ou selante aplicado, comparando com a especificação de sistema de proteção prevista em projeto. Perda de espessura mensurável reduz diretamente a capacidade resistente do elemento e deve ser quantificada, não apenas descrita como “ferrugem superficial”.

Segurança durante a execução da inspeção

A inspeção em si é atividade de risco e precisa de procedimento próprio. A NR-18 exige, antes do uso diário ou no início do turno, inspeção visual e teste funcional de equipamentos de acesso, cobrindo controles, dispositivos de segurança, proteção contra quedas, sistemas hidráulicos e elétricos, pneus ou rodas, sinalização e estrutura geral do equipamento. Quando o acesso exigir trabalho em altura, a NR-35 entra com exigências de ancoragem, linha de vida, cinto de segurança tipo paraquedista e procedimento de resgate. Em estruturas associadas a máquinas e sistemas de fixação, a NR-12 também pode ser aplicável.

Fluxo passo a passo do checklist

1. Preparar a base documental: projeto, ART, revisões, certificados e histórico de inspeções anteriores
2. Definir escopo e criticidade da inspeção conforme o contexto (rotina, pós-montagem, pós-evento, manutenção)
3. Executar inspeção visual global: corrosão, deformações, alinhamento, apoios e estabilidade geral
4. Detalhar pontos críticos: parafusos, soldas, chumbadores, emendas, bases e nós de contraventamento
5. Medir e registrar: nível, prumo, folgas, torque de amostragem, espessura de revestimento ou perda de seção
6. Aplicar END quando exigido, especialmente em soldas críticas ou com indicação de descontinuidade
7. Classificar a não conformidade por risco: observação, correção programada, restrição de uso ou intervenção imediata
8. Emitir relatório técnico com evidência fotográfica, croqui, lista de defeitos e responsável pela correção

Como classificar as não conformidades encontradas

Não todo achado tem o mesmo peso. Corrosão superficial sem perda de seção relevante pode entrar como observação para monitoramento na próxima inspeção. Parafuso frouxo em ligação secundária costuma virar correção programada de curto prazo. Já trinca em solda de elemento principal, deformação permanente acima da tolerância ou perda de estabilidade de contraventamento exigem restrição de uso imediata até intervenção. Essa hierarquia precisa constar explicitamente no relatório, evitando que um item de alto risco seja tratado com a mesma urgência de um item cosmético.

O relatório final consolida evidência fotográfica de cada não conformidade, croqui de localização na estrutura, lista objetiva de defeitos, prioridade de correção e responsável designado para o acompanhamento. Sem esse fechamento, o checklist perde valor como instrumento de gestão de risco e vira apenas registro burocrático de campo.
